同时监控两输散装运输车辆或两件独立导体设备。
两组清晰的LED灯，显示允许或禁止操作。
提供全球认证CCC、ATEX、IECEX、CSA、UKCA、KCs。
10欧姆接地回路电阻监测，避免静电累积。
联锁控制，接地失效自动关停相应通道，避免事故 。
FM及ATEX认证夹钳，强力破漆杜绝脱落火花，确保低电阻连接。
Hytrel防静电涂层电缆，防紫外线耐腐蚀耐磨，拉伸两万次不变形。
世界500强客户优选
中石油、中石化、美国威士伯Valspar、巴斯夫BASF、壳牌shell、3M、TOW陶氏化学等上万家客户使用。

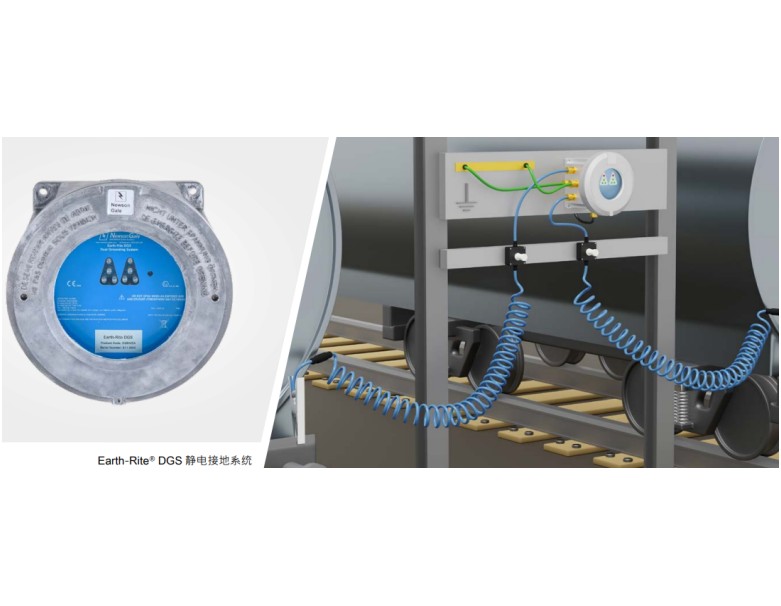

根据国际标准指南和/或推荐实践的要求，有时需要同时将一个或两个工厂设备接地，并要监控两个接地电阻均小于 10 欧姆。Earth-Rite DGS 是同时将两辆散装运输车辆或其他设备接地的理想解决方案。
将接地系统与所用加工设备联锁可提高工作前安全性和优化操作程序。如果接地失效，Earth-Rite DGS 可以关闭一个或两个通道的工作。将接地系统与频闪灯联锁可使在周围区域的工作人员清楚地观察接地状况，了解是否处于保护状态。
特点优势
提供全球安全认证，确保高安全级别-CCC、ATEX、IECEX、CSA，UKCA，KCs安全认证，本质安全。
同时监测两输散装车输或两件独立导体设备-一个监控器两组独立的LED灯阵。
安全保障智能连锁控制-持续监测联锁控制，接地失效自动关闭一个或两个通道的工作，避免危险事故。
避免静电累积-低于10欧姆的接地回路电阻检测。
FM及ATEX认证静电接地夹钳-强力破漆，杜绝牵拉脱落、振动脱落、机械火花，保证低电阻连接。
特制接地线缆-.Hytrel防静电涂层电缆，防紫外线耐腐蚀耐磨，拉伸两万次不变形。
低维护成本-高质量的控制器、接地夹和电缆组成，高可靠性，长寿命。
应用
• 两个金属桶 ；
• 两个 Ex IBC ；
• 两节轨道车 ；

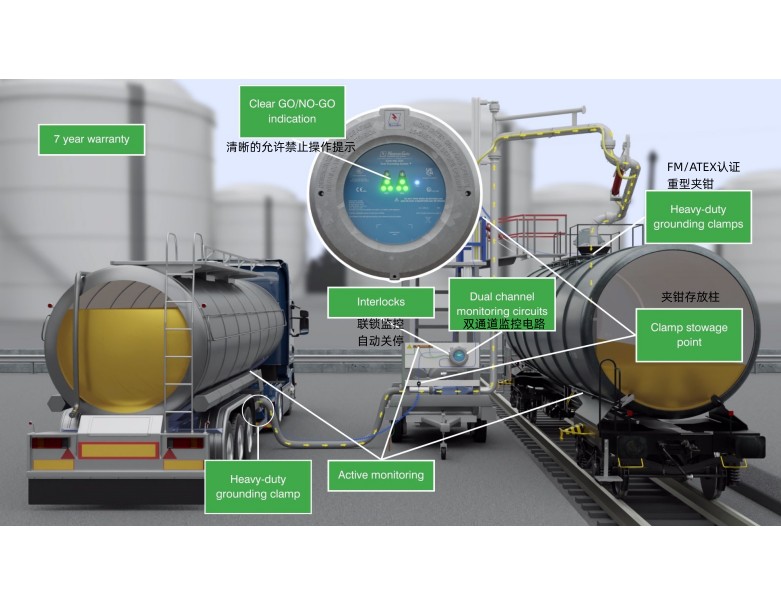

• 转运（轨道车到卡车或卡车到轨道车；
• LACT滑轨或任何上述工厂设备的组合。
防爆认证及标准
|
中国/欧洲/国际 |
|
|
CCC 2021312309000482 批准机构: CNEX IECEx IECEx EXV 19.0069 IECEx 认证机构: ExVeritas ATEX ExVeritas 19ATEX0564 ATEX 认证机构: ExVeritas |
UKCA ExVeritas 21UKEX0841 UKCA Ex 批准机构: ExVeritas KCS (Gas) 22-AV4BO-0348X 批准机构: KOSHA KCS (Dust) 22-AV4BO-0349X 批准机构: KOSHA |
|
附加认证 |
|
|
EMC测试：符合 EN 61000-6-3, EN 61000-6-2 标准 FCC - 第 15 章 (A 类) |
|

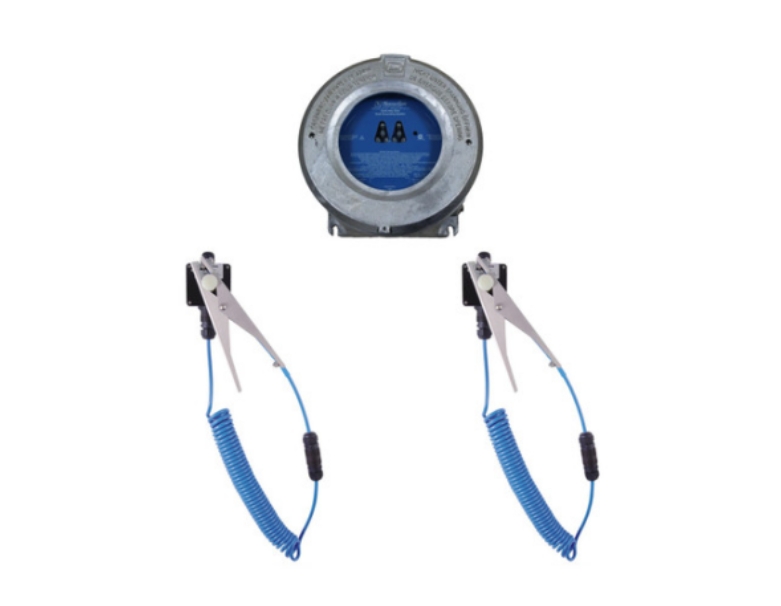

DGS套件包括
1. 监控器：防火Ex（d）铝制外壳（适用于1 区装置，气体和粉尘），配置双本安连续接地监控电路（EX ia适用于0区，气体和粉尘）。双通道监控，每个通道都有非常简洁的“允许/禁止”用户界面。单个红色LED向操作员指示“禁止”状态，接地监控电路检测到10欧姆或更小电阻时，每个通道3个LED闪烁的高亮度绿色LED向操作员指示。
2. 接线盒*2。接线盒附有夹钳存放柱。
3. 接地夹钳及线缆*2。夹钳及双芯螺旋线缆（可提供3、5、10、15、30m多种长度）。
系统选项
自回缩电缆绕线盘
在客户想要确保接地夹钳和电缆在产品传输过程完成后由操作员和驾驶 员返还到静电接地系统的情况下，可提供自回缩电缆绕线盘用于接地系 统安装。绕线盘可与 Earth-Rite® DGS.
• 通过认证，可用于 ATEX1 区和 21 个危险区域
• 自回缩式长达 15 米（50 英尺）的 Hytrel® 保护电缆
• 镀银超低电阻滑环触点
• ATEX - II 2 GD T6。
通用电阻测试仪（URT）
URT 可以帮助 Newson Gale Earth-Rite® 静电接地系统用户定期测试 允许的电阻范围。 易于使用的测试仪由一对开关组成，使得电气人员能够设置接地系统的工作电阻值，并以所需设置进行通过/未通过测试。
技术参数
EXd (1区气体/蒸汽装置)
防爆型金属外壳监控器
|
电源 |
90V-265VAC 50-60Hz |
|
|
额定功率 |
10W |
|
|
环境温度 范围 |
-40°C至+50°C |
|
|
防护等级 |
|
|
|
重量 |
7Kg（净重） |
|
|
建造 |
无铜铸铝 |
|
|
监控电路 |
本质安全 |
|
|
监测回路 电阻 |
每个通道标称电阻≤10欧姆 |
|
|
输出继电器触点容量 |
3 个断开电压自由切换开关触点； 250 VAC、5 A、500 VA 最大电阻； 30 VDC、2 A、60 W最大电阻 |
|
|
进线 |
7 x M20（1 x 插头） 4 个在西面 (EX) 3个在南面（非 EX） |
2个带存放柱的接线盒
|
外壳材质 |
载碳玻璃钢 |
|
|
终端 |
2 x 2.5 mm² 导体容量 |
|
|
夹钳储放 |
绝缘通用存储柱 |
|
|
进线 |
1 x M20 x 1.5 |
|
|
夹线连接 |
快速连接器 |
接地夹钳
|
夹钳设计 |
双极碳化钨齿 |
|
||
|
钳身结构 |
不锈钢 |
|||
|
|
认证 |
ATEX / FM / IECEx / UKEX ATEX Sira 02ATEX9381 ATEX 公告机构: SIRA FM 合规证书编号: 3046346 IECEx IECEx EXV 20.0033 IECEx认证机构：ExVeritas |
UKCA Ex ExVeritas 21UKEX0842 UKCA Ex 批准机构: ExVeritas |
|
螺旋电缆
|
电缆 |
蓝色Cen-Stat Hytrel涂层 防紫外线，静电消散材质，耐化学腐蚀和耐磨 |
|
芯线 |
2 x 1.00mm2铜芯线 |
|
长度 |
3 m 、5 m 、10 m 或 15 m 双芯 Cen Stat 蓝色螺旋电缆 |
选型及订购代码
|
产品代码 |
产品描述 |
|
|
DGSMEA1 |
Earth-Rite DGS双路静电接地监控器115-230VAC，IECEx/ATEX (Z1)； 接线盒*2个 |
|
|
接地夹钳1 选一 |
A |
夹钳，ATEX，FM认证 |
|
M |
磁吸式夹钳VESX50-IP |
|
|
线缆 选一 |
1 |
3米双芯螺旋线，带快速连接器 |
|
2 |
5米双芯螺旋线，带快速连接器 |
|
|
3 |
10米双芯螺旋线，带快速连接器 |
|
|
4 |
15米双芯螺旋线，带快速连接器 |
|
|
5 |
30米双芯螺旋线，带快速连接器 |
|
|
7 |
自回缩绕线盘VESM02，15米双芯直通线缆 |
|
|
8 |
自回缩绕线盘VESM22，30米双芯直通线缆 |
|
|
接地夹钳2 选一 |
A |
夹钳，ATEX，FM认证 |
|
M |
VESX50-IP磁吸式夹钳 |
|
|
线缆 选一 |
1 |
3米双芯螺旋线，带快速连接器 |
|
2 |
5米双芯螺旋线，带快速连接器 |
|
|
3 |
10米双芯螺旋线，带快速连接器 |
|
|
4 |
15米双芯螺旋线，带快速连接器 |
|
|
5 |
30米双芯螺旋线，带快速连接器 |
|
|
7 |
自回缩绕线盘VESM02，15米双芯直通线缆 |
|
|
8 |
自回缩绕线盘VESM22，30米双芯直通线缆 |
|
|
可选配 通用电阻测试仪 URT |
易于使用的测试仪由一对开关组成，使得电气人员能够设置接地系统的 工作电阻值，并以所需设置进行通过/未通过测试。 |
|
