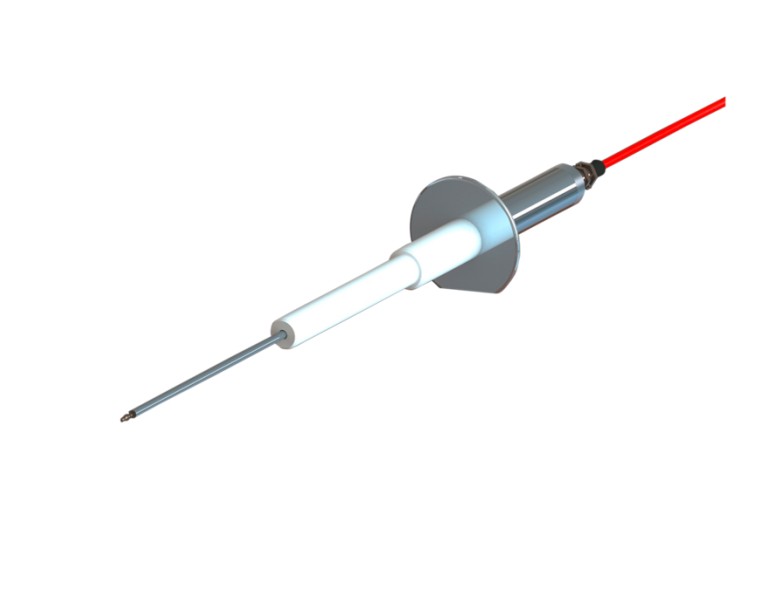

静电喷涂设备接地，最大允许电压160 kV DC
预期用途
HEB 01/01型高压接地棒用于符合标准EN 50050、EN 50176、EN 50177、EN 50223或EN 50348标准的静电喷涂设备接地。
它可以释放最大160 kV的直流电压源电压。
注意：接地过程中可能会产生点火火花。须确保无易燃气氛。
规格参数
|
型号 |
HEB 01/01 |
|
产品代码 |
810202 |
|
最大允许电压 |
160KV DC |
|
设备最大允许电容 |
10nF |
|
运行环境 |
+5°C to 50°C max. 80% r.h. |
|
尺寸Ø / L |
40 (120) / 800 mm |
|
重量 |
1.5 kg |
|
电阻 |
手柄：<1 Ohm (通过铜屏蔽层接地) 接地棒:< 500 kOhm (通过导线接地) |
|
接地棒接地端 |
可更换 a) 球形电极 b) 4mm香蕉插头 c) 勾形 |
|
线缆 |
5m屏蔽高压线缆，带阻尼PE线 |
使用
高压接地棒通过阻尼屏蔽高压线缆接地。
注意：连接线缆须良好接地。
接地棒的高压放电电极被接地的高压线缆的导线阻尼保护。
导线电阻20-100ohms/m,因而可以抑制在放电过程中可能出现的火花。
高压接地棒的手柄通过线缆的铜屏蔽层接地，确保操作员接地且不会被带电。
选配

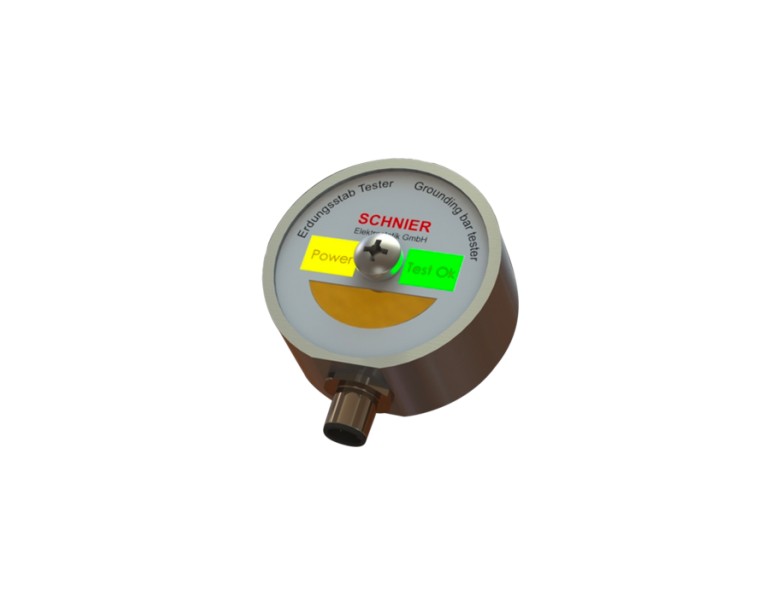

1-接地棒功能检测盒
用于定期检测高压接地棒的功能及是否良好接地。
建议使用检测盒，产品代码：810204。
检测盒可以快速轻松地检查接地棒的安全性。
规格参数
|
品名 |
接地棒检测盒 |
|
代码 |
810204 |
|
输入电压 |
24 V DC +/- 10% |
|
输入电流 |
最大100mA |
|
运行环境 |
+5°C to 50°C max. 80% r.H. |
|
尺寸Ø /H |
60 mm to 26 mm |
|
重量 |
100g |
|
防护等级 |
IP54 |
|
安装条件 |
中心孔固定，M6X35圆形螺栓 |
|
电气连接 |
一个M12 5芯传感器/执行器连接器。 应使用同等连接器。 注意：GND线须接地。 |
|
显示 |
2个LED面板 黄灯=已供电及检测盒准备就绪； 绿灯=检测OK |
|
检测范围 |
<1 M Ohm |
在静电喷涂系统中，1Mohm被认为具有足够的导电性，检测盒检测接地棒是否接地及线缆内电阻是否是1M ohm以内。
施加电源电压后，黄色POWER电源灯区亮显示准备就绪，同时红色的“TEST OK”检测正常灯区亮起并持续4S表明检查OK。
检测时，高压接地棒接地端与检测盒镀金接触面接触并保持1-2S，检测盒开始检测接地棒接地端与大地间的电阻，如果电阻为1Mohm以内，然后TEST OK绿色LED灯区亮起。移开接地棒后，LED灯区另外再亮4S。
2-平板电极
适用于接地棒的平板电极；
产品代码：810362。
|
|
