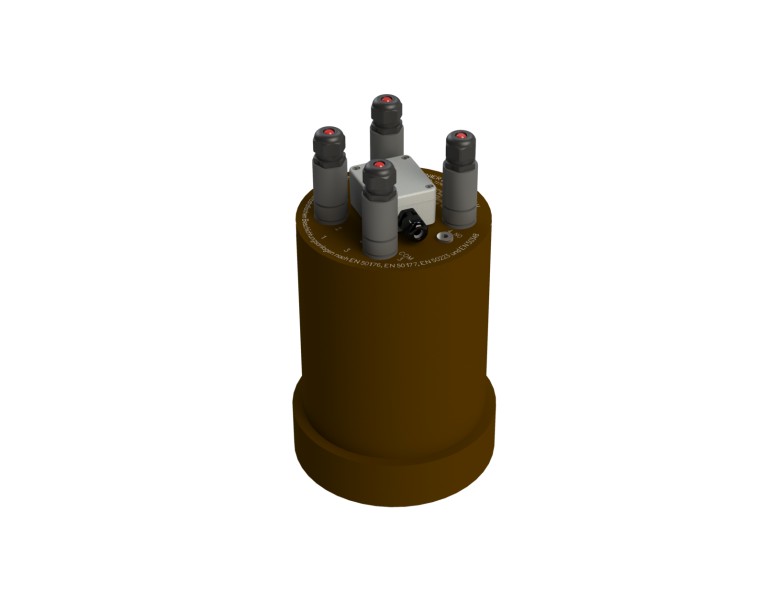

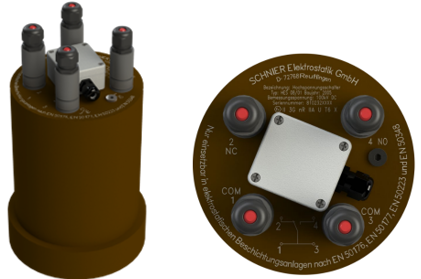

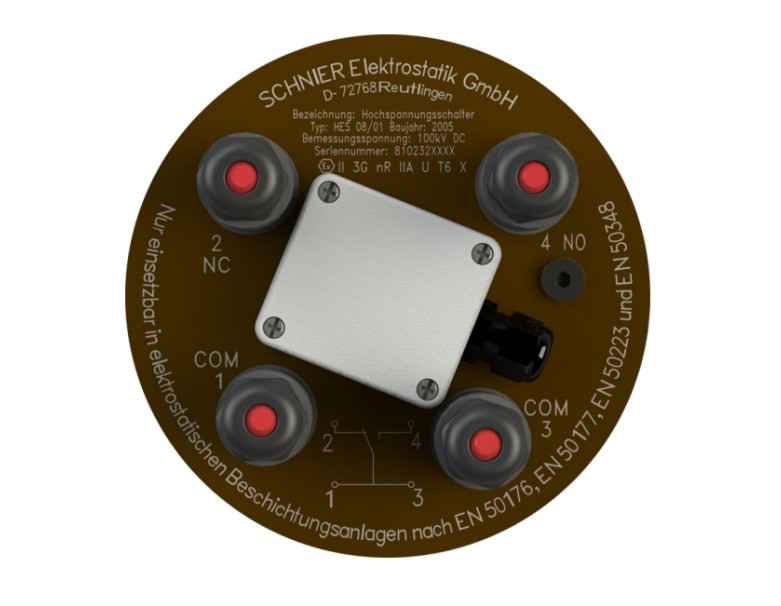

100KV/1mA，2个COM端口，1个NC接口，1个NO接口。可用作高压继电器或接地开关。
简介
高压开关HES 08/01可用作高压继电器或接地开关。控制电压为24VDC, 最大高压100 kV。
预期用途
HES 08/01型高压开关仅用于符合以下至少一项标准安全要求所规定的固定式静电装置。
EN 50176“易燃液体涂料用的固定式静电应用设备”
EN 50348“不可燃液体涂料用的固定式静电应用设备”
EN 50177“易燃液体涂料用的固定式静电喷涂设备”
EN 50223“易燃植绒材料的固定式静电应用设备”。
高压开关主要有一个在隔离油中工作的高压开关元件、机电驱动器和接线盒构成。外壳由稳固的绝缘树脂铸造而成，高压连接设计为高压线缆的干式安装。高压开关的设计使开启器、闭合器、转换器或接地开关都能工作（见连接示例）。
仅允许使用阻尼高压电缆用于接地开关，例如SCHNIER代码：050028或050029作为接地线。
接地线应使用至少2m长的阻尼高压电缆。
公共开关触点设计为双触点，用来连接检测或放电电阻器。

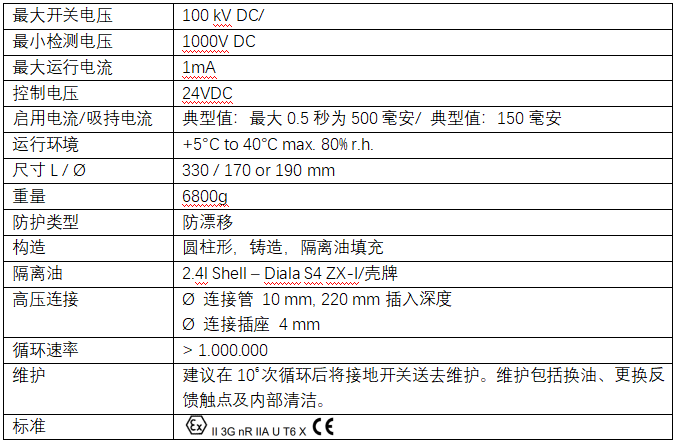

规格参数
|
最大开关电压 |
100 kV DC/ |
|
最小检测电压 |
1000V DC |
|
最大运行电流 |
1mA |
|
控制电压 |
24VDC |
|
启用电流/吸持电流 |
典型值：最大0.5秒为500毫安/ 典型值：150毫安 |
|
运行环境 |
+5°C to 40°C max. 80% r.h. |
|
尺寸L / Ø |
330 / 170 or 190 mm |
|
重量 |
6800g |
|
防护类型 |
防漂移 |
|
构造 |
圆柱形，铸造，隔离油填充 |
|
隔离油 |
2.4l Shell – Diala S4 ZX-I/壳牌 |
|
高压连接 |
Ø 连接管 10 mm, 220 mm插入深度 Ø 连接插座 4 mm |
|
循环速率 |
> 1.000.000 |
|
维护 |
建议在106次循环后将接地开关送去维护。维护包括换油、更换反馈触点及内部清洁。 |
|
标准 |
|
