手持，70KV，带充电电极，材料充电测试专用

1. 手持式，最大输出电压70KV，材料充电测试专用；

2. 标配单针充电电极或选配圆形多针充电电极（96针/100cm2）；

3. 旋钮调节需要的输出电压（下图5位置）；

4. 充电电极上LED显示高压状态（下图8位置）；

5. 充电电极上高压开关（下图7位置）；

6. 充电电极高压释放滑动开关（下图6位置）；

7. 可选电源适配器或电池供电；

8. 可选正极或负极输出。

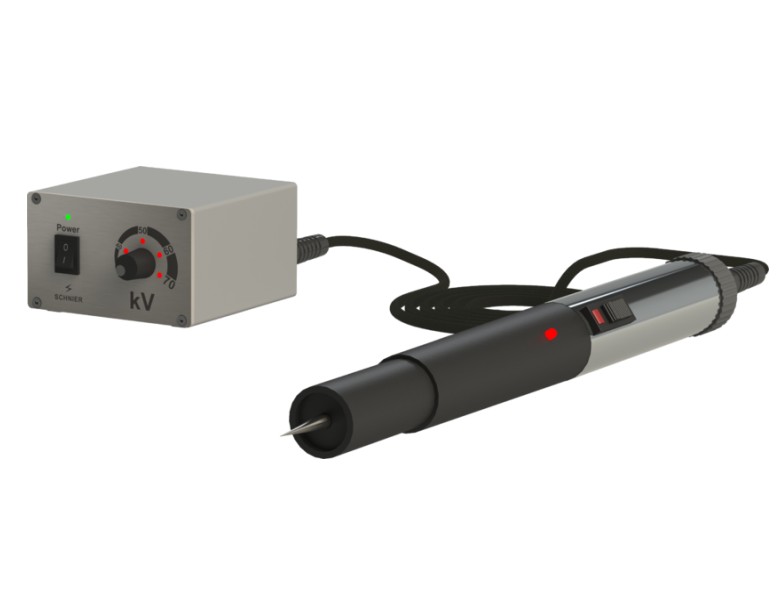

高压发生器，输出高压70KV，产品包含电源及充电电极，Schnier HER26/01+26/02可与连接电源或电池供电使用。专为表面充电设计。

特点：

待测样品表面充电；

输出电压70KV（max.）；

旋钮调节需要的输出电压（下图5位置）；

充电电极上LED显示高压状态（下图8位置）；

充电电极上高压开关（下图7位置）；

充电电极高压释放滑动开关（下图6位置）；

可选电源适配器或电池供电；

可选正极或负极输出。

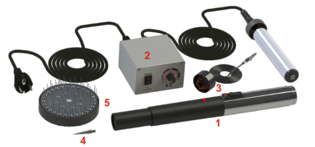

交付套件包含以下：

高压产生器70KV（负极代码：810253，正极代码：810300）；

电源适配器（产品代码：070062/001）；

电池适配器；

放电针（型号080128）；

便携箱。

可选配：

圆形多针电极（产品代码：810299）；

规格参数

HV高压产生器：
输入电压	4.5VDC
输出电压	max.70KV
输出电流	max.20µA
输出功率	max. 0.6W
电源适配器：
输入电压	85-265V 47-63Hz
输入电流	max.400mA
输出电压	2.5-4.5VDC (可调)
重量	900g

产品尺寸

供电方式和充电电极：

电源适配器供电： 电池供电：

----------------------------------------------------------------------------------

连接单针充电电极 连接圆形多针充电电极

----------------------------------------------------------------------------------

客户应用案例：

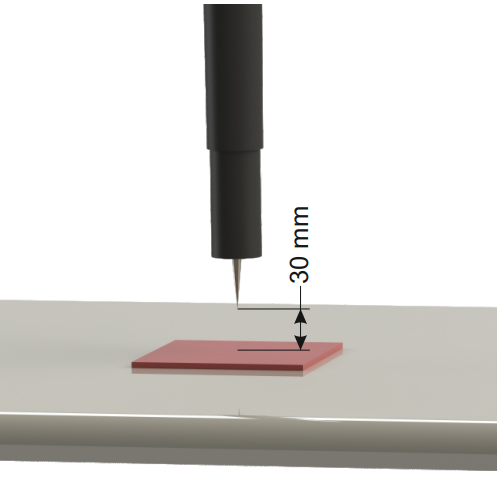

1．如使用单针电极对箔片充电：

高压发生器配合针状电极使用时，需确保电极与薄膜表面保持至少30毫米的距离，并以稳定的速度在薄膜上移动至少1分钟。在整个操作过程中，高压发生器需始终保持开启状态，以确保电荷分布均匀及取得有效的表面处理效果。

----------------------------

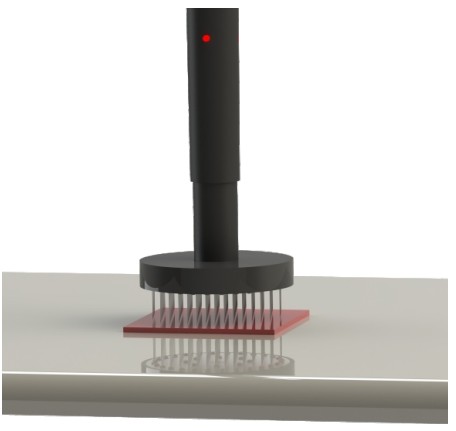

或使用圆形多针充电电极充电：

高压发生器配合圆形多针充电电极使用时，须放置在薄膜上方。在此过程中，需注意不要刺穿薄膜。放置电极后，开启高压，并在高压运行期间将电极从薄膜上移开。

-----------------------------

2．使用HMG11/02手持式库仑计测量电荷：

测量须进行十次，测量的最高值为精确值。

-----------------------------
