100KV/1mA，导电PA芯线，耐溶剂和耐油脂
1. 100KV/1mA;
2. 导电PA芯线;
3. 芯线电阻为100-200kOhm/m，极大限制了火花时的电流峰值;
4. 耐溶剂和耐油脂;
5. 铜屏蔽层使安装更容易。
简介

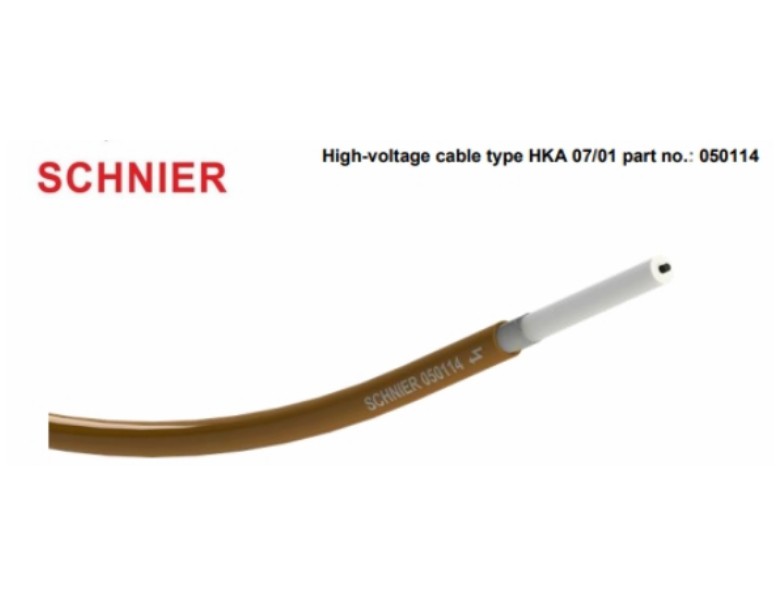

屏蔽高压电缆HKA 07/01使用导电塑料芯线，具有耐溶剂和耐油脂的特点。
它适用于电压达100 kV的静电应用。
塑料芯线的电阻为100-200 kOhm/m，极大地限制了火花时的电流峰值。
铜屏蔽层使安装更容易。
规格参数
产品代码
050114
外径
9.5
+/- 0.3 mm
外被层
棕色PUR, 耐磨，无阻塞
芯线
导电PA，导电性 140 kOhm/m +/-70 kOhm
屏蔽层
镀锡铜编织层
绝缘层
聚烯烃
绞线直径
7.2
+/-0.2mm
额定电压
120KV
试验电压
144KV，符合EN 50176标准
额定电流
1mA
耐化学性
耐溶剂
其他
出色的耐磨性可拖链
尖峰电流抑制
符合RoHS II标准
用途
油脂涂料喷涂-适用
液体涂料喷涂-适用
液体涂料喷枪-适用
植绒-适用
手持式植绒-适用
喷粉-适用
手持式喷粉-适用
静电过滤-适用（高达1mA）
材料分离-适用
标准
EX
II 3G/D T6X
放电曲线-常规高压电缆
电压v.U=10KV
电容C=220pF
最大电流峰值=75A
放电曲线-Schnier聚烯烃导体高压电缆
电压v.U=10KV
电容C=290pF
最大电流峰值=0.6A
附件
|
|
带螺纹环形端子M4，产品代码260057，型号HAN 17/02。 |
|
带螺纹环形端子M5，产品代码260053，型号HAN 18/02。 |
|
|
带螺纹环形端子M6，产品代码260054，型号HAN 19/02。 |
|
|
带螺纹环形端子M8，产品代码260055，型号HAN 20/02。 |
|
|
|
4mm螺纹连接插头，产品代码260063，型号HAN 11/02。
|
|
|
线缆钻接工具 先对线缆钻孔，拧入插头。 |
预期用途
HKA 07/01高压电缆仅允许与符合以下至少一项标准的静电喷涂设备连接使用：
EN 50050
EN 50059
EN 50176
EN 50177
EN 50223
EN 50348
任何对高压电缆的操作工作都必须在高压电源断开并放电后进行。
安装
先对HS高强度电缆钻孔安装插头或端子。这需要使用Schnier 240001线缆钻接工具。
步骤1
对线缆钻孔。
将高压线缆钻取约14mm深（到头停止）。
步骤2
拧入4mm插头。
电缆钻具的另一侧有一个六角插座，用于插入4mm HAN 11/02型插头。
然后电缆插头可以很容易地被拧在电缆上。
EC符合性声明
