紧凑高压发生及电子控制一体，防爆安全，四类通讯接口，可直接安装在机械臂上使用，易于集成于任何高压涂装系统
1. Smart-E310：100KV/300 µA；Smart-E510：100KV/800µA；
2. 适用于爆炸性环境1区及21区；
3. 安全性能等级PL d，高压余电监测，确保安全；
4. LED显示电源，高压及通信状态；
5. 微处理器精确快速控制输出电压；
6. 供应通讯接口：CANopen、PROFINENT、Ethernet IP及EtherCAT；
7. CE，UL，ATEX认证。
简介>>
Smart-E 310或smart-E 510，紧凑型一体式高压静电发生器。运行仅需要一路24V电源和一路现场总线连接。产品的微控制器能够非常精确及快速控制输出电压。内部集成高压发生器，高压控制器和高压余电监测系统一体，完全省略了传统的外部高压控制。
最新版的设备还提供安全性能D级的高压余电监测功能。由于增加了“ISO 13849-1:2008 Category 3 PL d”描述，这些新设备可从产品标识上识别。
CPU和HV发生器单独24V电源供电。因此，即使高压发电机的能源供应断开，也可以通过总线保持通信，例如自由访问高压发生器的电压承载部件。
静电喷涂设备专用发生器
特点>>
输出Smart-E310：100KV/300 µA；Smart-E510：100KV/800µA；
外形紧凑，一体式静电发生器，可直接安装在机械臂上使用；
适用于爆炸性环境1区及21区；
安全性能等级PL d，高压余电监测，确保安全；
LED显示电源，高压及通信状态；
微处理器精确快速控制输出电压；
可供4种不同通讯接口：CANopen、PROFINENT、Ethernet IP及EtherCAT；
CE，UL，ATEX认证。
满足以下标准>>
EN 50176:2009使用可燃液体涂料的固定式静电喷涂设备。
EN 50177:2009使用可燃涂料粉末的固定式静电喷涂设备。
EN 50223:2015使用可燃植绒材料的固定式静电应用设备。
EN 50348:2010+Cor:2010使用不可燃液体涂料的固定式静电喷涂设备。
此高压发生器是2G或2D类设备，适用于爆炸性环境1区和21区。加工涂层材料的喷雾有爆炸性，此高压发生器能在潜在爆炸性环境中使用。

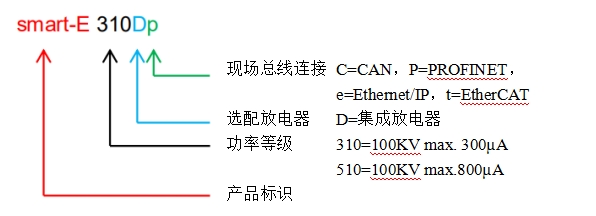

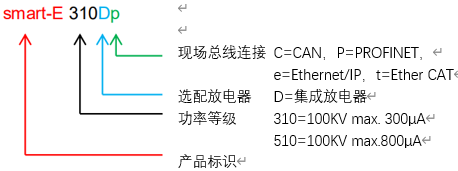

型号解析>>

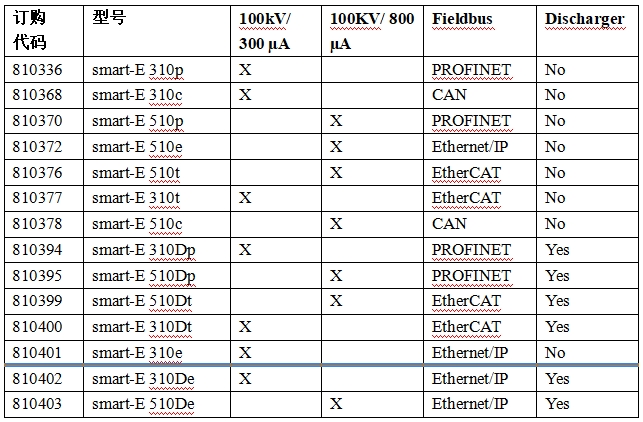

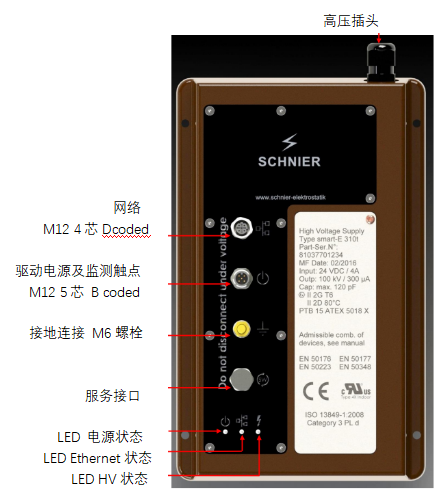

产品识别信息>>
|
订购 代码 |
型号 |
100kV/ 300 µA |
100KV/ 800 µA |
Fieldbus |
Discharger放电器 |
|
810336 |
smart-E 310p |
X |
|
PROFINET |
No |
|
810368 |
smart-E 310c |
X |
|
CAN |
No |
|
810370 |
smart-E 510p |
|
X |
PROFINET |
No |
|
810372 |
smart-E 510e |
|
X |
Ethernet/IP |
No |
|
810376 |
smart-E 510t |
|
X |
EtherCAT |
No |
|
810377 |
smart-E 310t |
X |
|
EtherCAT |
No |
|
810378 |
smart-E 510c |
|
X |
CAN |
No |
|
810394 |
smart-E 310Dp |
X |
|
PROFINET |
Yes |
|
810395 |
smart-E 510Dp |
|
X |
PROFINET |
Yes |
|
810399 |
smart-E 510Dt |
|
X |
EtherCAT |
Yes |
|
810400 |
smart-E 310Dt |
X |
|
EtherCAT |
Yes |
|
810401 |
smart-E 310e |
X |
|
Ethernet/IP |
No |
|
810402 |
smart-E 310De |
X |
|
Ethernet/IP |
Yes |
|
810403 |
smart-E 510De |
|
X |
Ethernet/IP |
Yes |

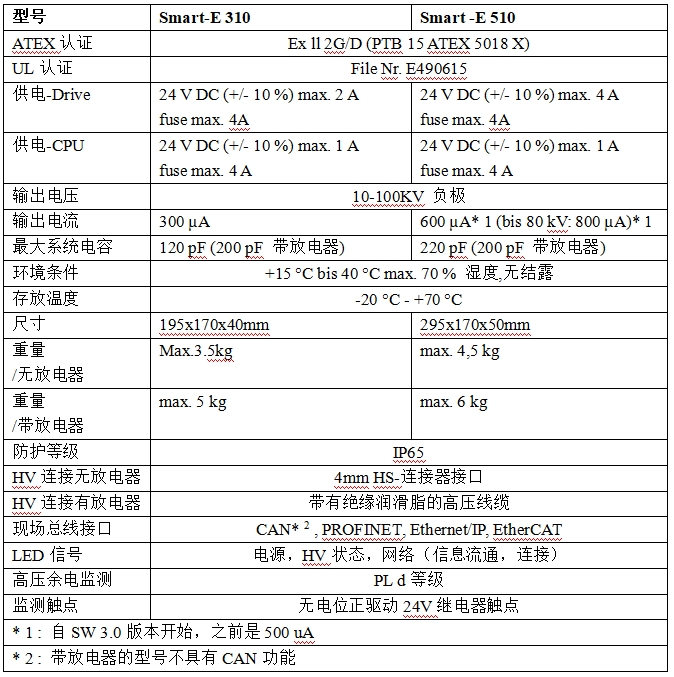

规格参数>>
|
型号 |
Smart-E 310 |
Smart -E 510 |
|
ATEX认证 |
Ex ll 2G/D (PTB 15 ATEX 5018 X) |
|
|
UL认证 |
File Nr. E490615 |
|
|
供电-Drive |
24 V DC (+/- 10 %) max. 2 A fuse max. 4A |
24 V DC (+/- 10 %) max. 4 A fuse max. 4A |
|
供电-CPU |
24 V DC (+/- 10 %) max. 1 A fuse max. 4 A |
24 V DC (+/- 10 %) max. 1 A fuse max. 4 A |
|
输出电压 |
10-100KV 负极 |
|
|
输出电流 |
300 µA |
600 µA* 1 (bis 80 kV: 800 µA)* 1 |
|
最大系统电容 |
120 pF (200 pF 带放电器) |
220 pF (200 pF 带放电器) |
|
环境条件 |
+15 °C 至 40 °C max. 70 % 湿度, 无结露 |
|
|
存放温度 |
-20 °C - +70 °C |
|
|
尺寸 |
195x170x40mm |
295x170x50mm |
|
重量 /无放电器 |
Max.3.5kg |
max. 4,5 kg |
|
重量 /带放电器 |
max. 5 kg |
max. 6 kg |
|
防护等级 |
IP65 |
|
|
HV连接无放电器 |
4mm HS-连接器接口 |
|
|
HV连接有放电器 |
带有绝缘润滑脂的高压线缆 |
|
|
现场总线接口 |
CAN* 2 , PROFINET, Ethernet/IP, EtherCAT |
|
|
LED信号 |
电源，HV状态，网络（信息流通，连接） |
|
|
高压余电监测 |
PL d等级 |
|
|
监测触点 |
无电位正驱动24V继电器触点 |
|
|
* 1 : 自SW 3.0版本开始，之前是500 uA |
||
|
* 2 : 带放电器的型号不具有CAN功能 |
||
产品概观>>

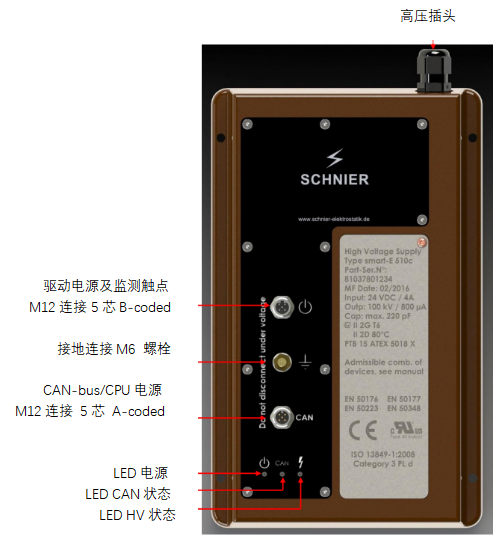

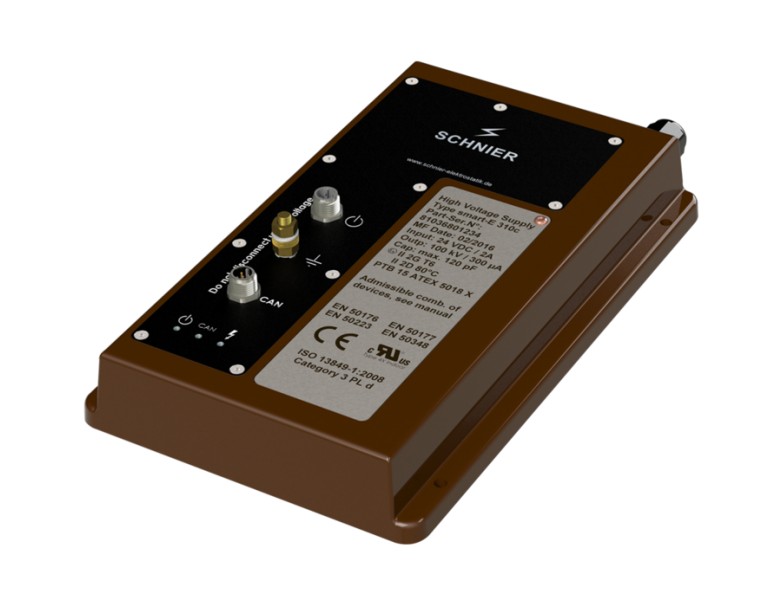

1、高压发生器-带CAN接口

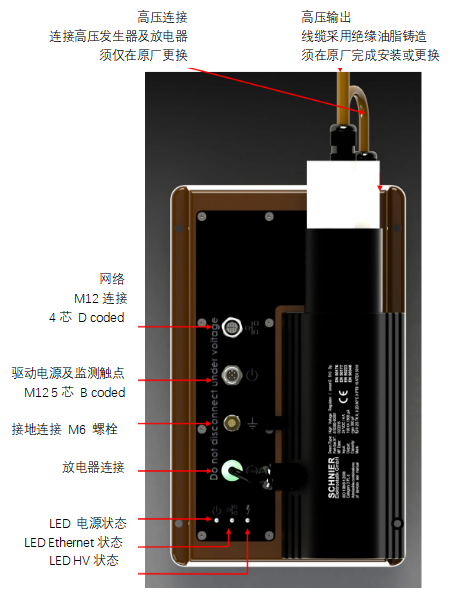

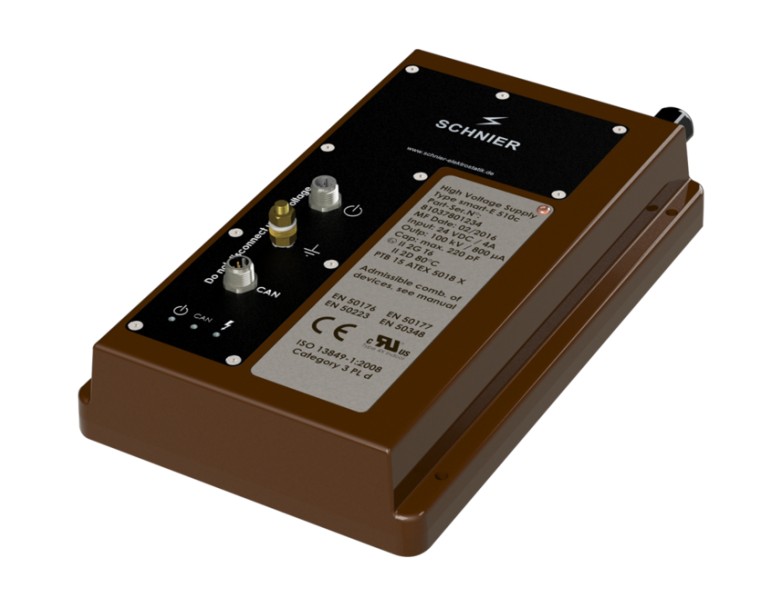

2、高压发生器-带PROFINET，Ethernet/IP或EtherCAT接口

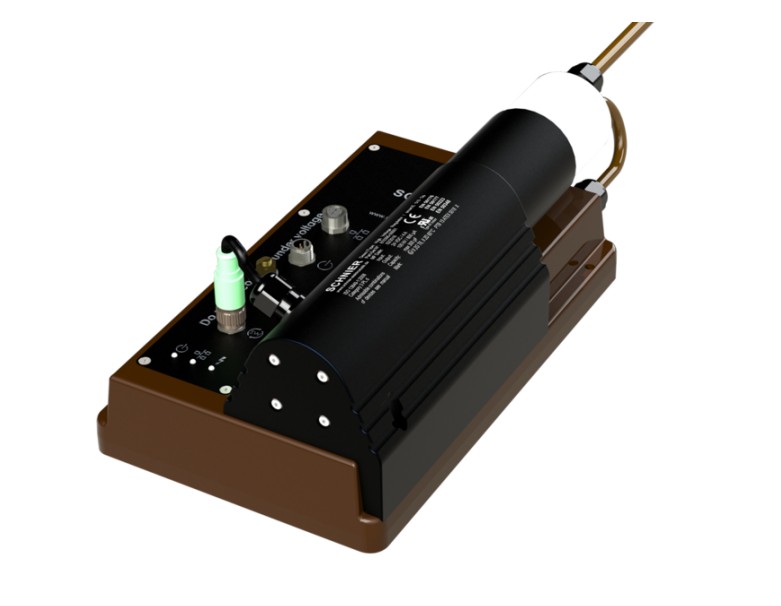

3、高压发生器-带放电器

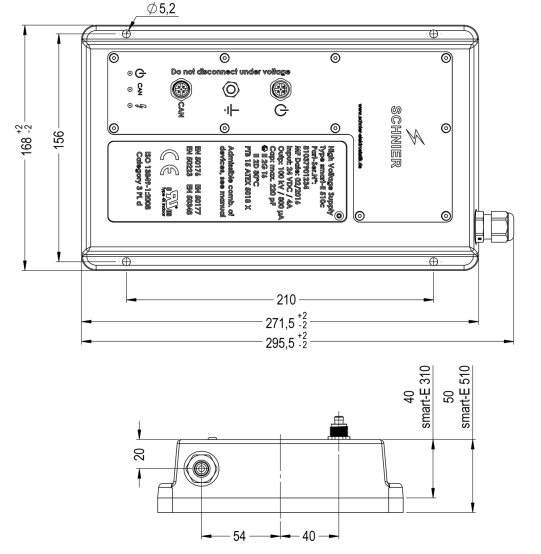

产品尺寸>>
高压发生器-无集成放电器

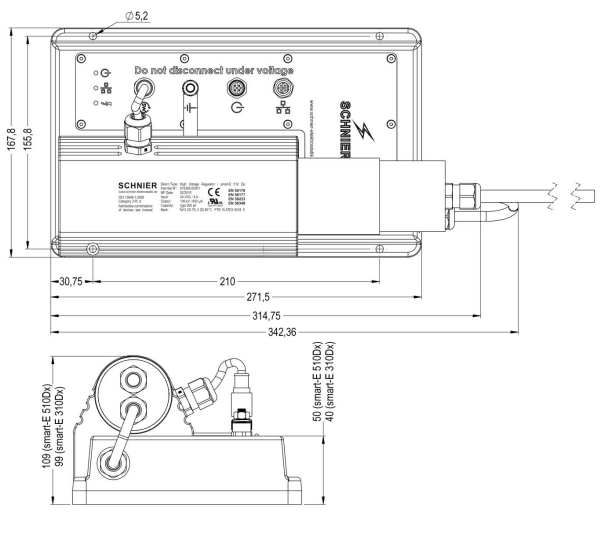

高压发生器-集成放电器
