Streamtek 优质低价，为您提供更好的选择！
线材、管材、挤出型材360度清洁干燥冷却
1、无需接触材料表面，无需刮水器、刮刀清除表面水及污物；
2、开口式结构设计，紧凑，坚固，容易安装；
3、终生免维护，无移动部件，长寿命；
4、低噪音，舒适的工作环境；
5、管材、线材、挤出型材、标尺等理想清洁干燥方案！
6、标准型铝质，经济；耐高温型-不锈钢材质。
应用广泛，各个行业均大量使用！
钢铁、机械、有色、石油化工、建材、汽车、电子、航空航天等行业大量使用！
简介 >>

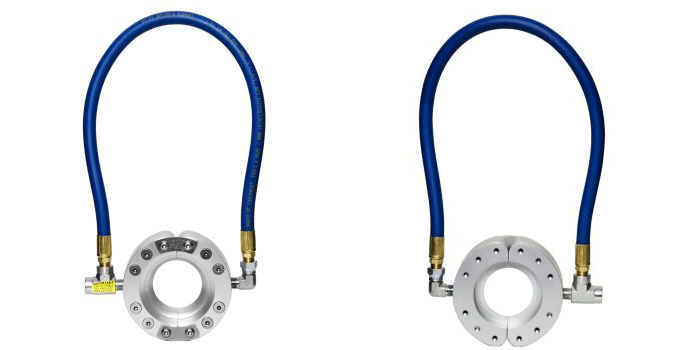

STREAMTEK环型气刀可提供 360 °高速高容量均衡气流，是冷却、吹除、清洁和干燥电缆、电线、胶管、挤出型材、管道等的理想方法。开闭式设计易于产品安放。放大倍数为30倍。

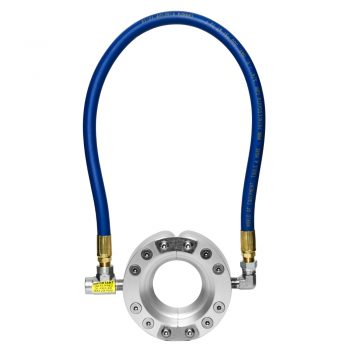

标准环型气刀（Regular Air Wipe）主要用于温度不超过150°F (66°C)的非腐蚀环境。标准环型气刀由标准气管、铝气刀本体、不锈钢螺丝和不锈钢垫片组成。主要用于冷却挤压成型产品外表面；吹除电镀、喷涂过程的脏污及水分；干燥丝网印刷、油漆和油墨等。

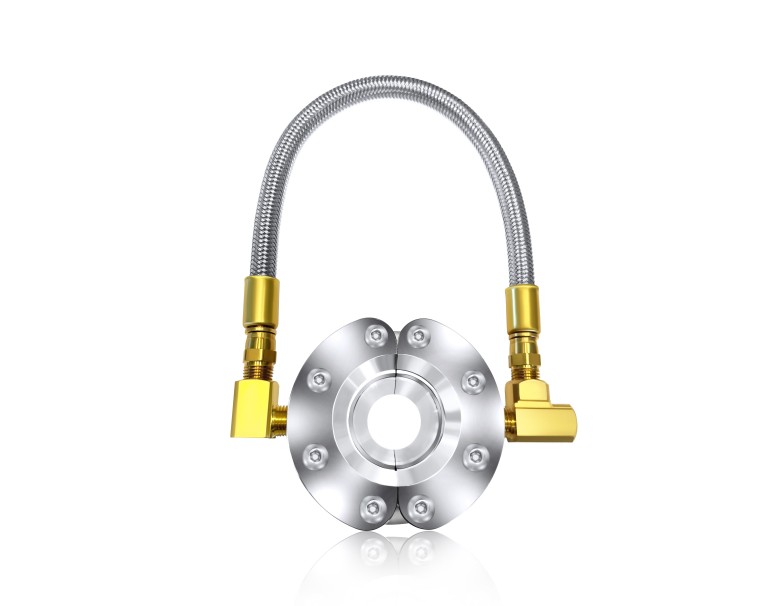

耐高温不锈钢环型气刀（Hi-Temp Stainless Steel Air Wipe）用于高温下使用。不锈钢环型气刀由不锈钢本体，不锈钢垫片，不锈钢配件，不锈钢软管组成。
特点
线材、管材、纤维、标尺等360度冷却清洁干燥；
开口式结构，方便安装；
不锈钢垫片，纸维护，长寿命；
标准型铝质-经济；耐高温型-不锈钢材质；
供应多种内径规格。
工作原理
（A）压缩空气由一个标准1/4" NPTF进气口，流入并充满整个环型气室。
（B）压缩空气通过细小的环型喷嘴以高速喷出。
（C）气流在柯恩达效应作用下，形成椎形气流，用于清洁和干燥产品表面。
（D）周围的空气被带入，与初始气流结合，形成高容量气流。
（E）需干燥或清洁的材料沿气流相反的方向移动。
→
→
环形气刀类型对比
|
|
标准环形气刀 |
耐高温不锈钢环形气刀 |
|
材质 |
铝 |
不锈钢 |
|
耐温 |
150°F |
800°F |
|
耗气量SCFM @ 80PSIG |
13-84 |
13-84 |
|
供应尺寸 |
1⁄2″ – 6″ |
1⁄2″ – 6″ |
|
软管材质 |
PVC |
编织不锈钢 |
|
耐蚀性 |
低 |
高 |

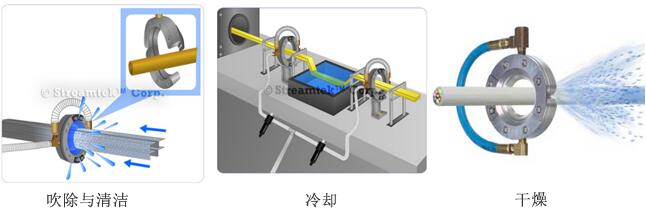

应用
Ø 干燥管，线，软管，纤维
Ø 去除多余的水和油
Ø 均匀表面
Ø 冷却热挤压型材
Ø 清洁喷漆枪头
Ø 洗净，清洗，电镀，或涂层后的干燥
Ø 清除灰尘及污染物
Ø 消除溶液残余
Ø 干燥挤压型材
规格尺寸
易于安装：维护，可快速从生产线中摘除。
最大噪声：满足OSHA标准。
免维修：通过压力调节器很容易控制气流，使用安全。
|

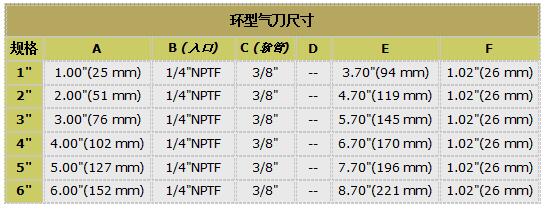

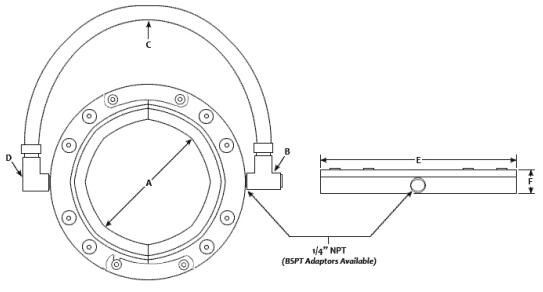

标准型环型气刀&耐高温不锈钢环形气刀尺寸 |
||||||||||||
|
规格 |
A |
B (入气口) |
C (软管) |
D |
E |
F |
||||||
|
1/2” |
0.5”(12mm) |
1/4”NPTF |
3/8“I.D. |
2.625” |
3.25”(82.5mm) |
1”(25mm) |
||||||
|
1" |
1.00"(25 mm) |
1/4"NPTF |
3/8" I.D. |
3” |
3.75"(95 mm) |
1"(25 mm) |
||||||
|
2" |
2.00"(51 mm) |
1/4"NPTF |
3/8" I.D. |
4” |
4.75"(101 mm) |
1"(25 mm) |
||||||
|
3" |
3.00"(76 mm) |
1/4"NPTF |
3/8" I.D. |
5” |
5.75"(146 mm) |
1"(25 mm) |
||||||
|
4" |
4.00"(102 mm) |
1/4"NPTF |
3/8" I.D. |
6” |
6.75"(171 mm) |
1"(25 mm) |
||||||
|
5" |
5.00"(127 mm) |
1/4"NPTF |
3/8" I.D. |
7” |
7.75"(196 mm) |
1"(25 mm) |
||||||
|
6" |
6.00"(152 mm) |
1/4"NPTF |
3/8" I.D. |
8” |
8.75"(222 mm) |
1"(25 mm) |
||||||
|
耗气量*：标准型环形气刀 |
||||||||||||
|
每英寸耗气量. 带0.002”(0.05mm)垫片 |
||||||||||||
|
供气压力 |
1/2” |
1” |
2” |
3” |
4” |
6” |
||||||
|
20PSI |
4 (133 SLPM) |
11 (311 SLPM) |
15 (425 SLPM) |
19 (538 SLPM) |
23 (651 SLPM) |
30 (849 SLPM) |
||||||
|
40PSI |
7 (198 SLPM) |
17 (481 SLPM) |
23 (651 SLPM) |
29 (821 SLPM) |
35 (991 SLPM) |
47 (1330 SLPM) |
||||||
|
60PSI |
11 (311 SLPM) |
24 (679 SLPM) |
32 (906 SLPM) |
40 (1132 SLPM) |
48 (1358 SLPM) |
64 (1811 SLPM) |
||||||
|
80PSI |
13 (368 SLPM) |
32 (906 SLPM) |
42 (1187 SLPM) |
52 (1472 SLPM) |
56 (1585 SLPM) |
84 (2377 SLPM) |
||||||
|
100PSI |
17 (481 SLPM) |
36 (1019 SLPM) |
48 (1358 SLPM) |
61 (1726 SLPM) |
73 (2066 SLPM) |
97 (2745 SLPM) |
||||||
|
120PSI |
20 (566 SLPM) |
42 (1132 SLPM) |
57 (1613 SLPM) |
71 (2009 SLPM) |
85 (2406 SLPM) |
114 (3226 SLPM) |
||||||
*基于30:1的气流放大比，出气口气量将是以上的参数的30倍。
性能参数
1、标准型环型气刀包括7种规格：1/2”(13mm), 1”（25 mm）, 2”（51 mm）,3”（76 mm）,4”（102 mm），5”（127 mm），6”（152 mm）。
2、结构材料：主铝质环形气刀：铝本体，不锈钢垫片，铜接头，橡胶软管。耐高温不锈钢环形气刀：不锈钢本体，不锈钢垫片，不锈钢接头，不锈钢编织软管。
3、安装：环型气刀底部的多个1/4”-20螺纹孔可用于安装用途。刚性压缩空气供气管也可以支撑环型气刀！
4、垫片：标准环型气刀预装了.002”（0.05 mm）的不锈钢垫片。安装额外的垫片可增加气流强度和流量。
5、压缩空气入口：标准气刀有两个1 / 4 “NPTF按圆弧对称的压缩空气进气口。PVC软管把压缩空气分配到环型气刀的每一面。特殊订购9”（229 mm）及以上规格，每个进气口需使用独立的压缩空气，以确保均匀的气流。
6、压缩空气过滤：使用清洁的压缩空气至关重要。强烈推荐5微米自动排水型过滤器，在气流流量和强度需要调节的场合建议安装压力调节器。
选型

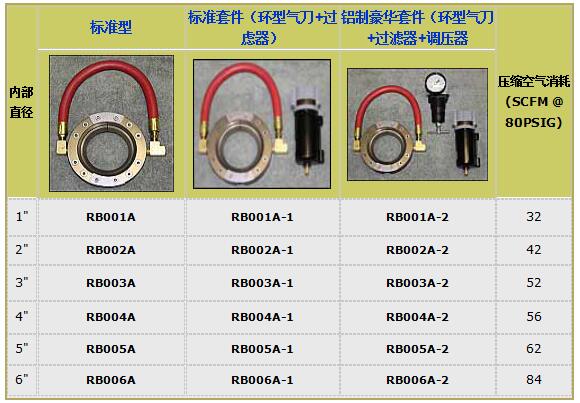

1、铝制环型气刀
|
内径 |
标准型 |

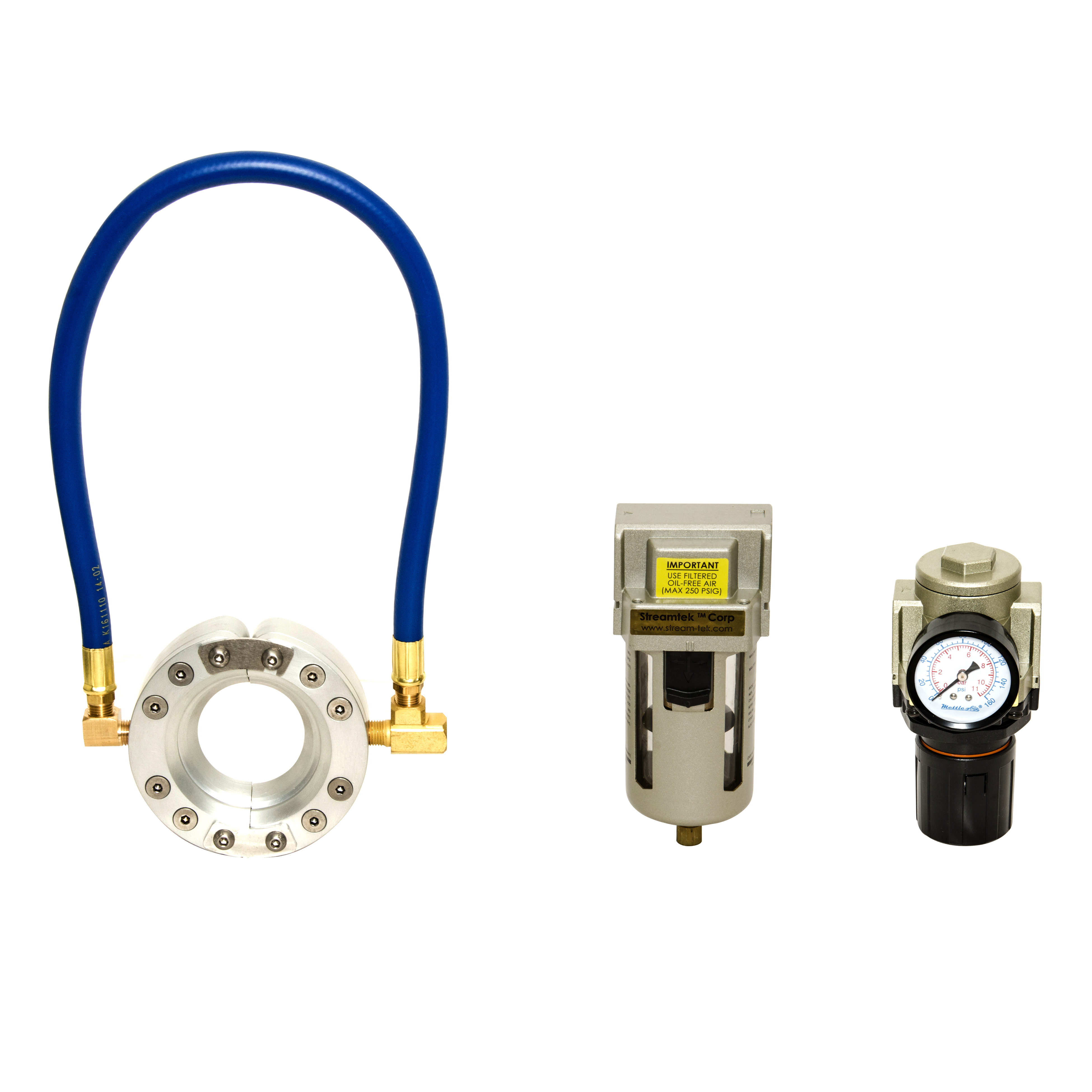

标准套件：环型气刀+过虑器 |
高级套件：环型气刀+过滤器+调压器 |
压缩空气消耗 |
|
|
|
|
||
|
1/2” |
RB012A |
RB012A-1 |
RB012A-2 |
13 |
|
1" |
RB001A |
RB001A-1 |
RB001A-2 |
32 |
|
2" |
RB002A |
RB002A-1 |
RB002A-2 |
42 |
|
3" |
RB003A |
RB003A-1 |
RB003A-2 |
52 |
|
4" |
RB004A |
RB004A-1 |
RB004A-2 |
56 |
|
5" |
RB005A |
RB005A-1 |
RB005A-2 |
62 |
|
6" |
RB006A |
RB006A-1 |
RB006A-2 |
84 |

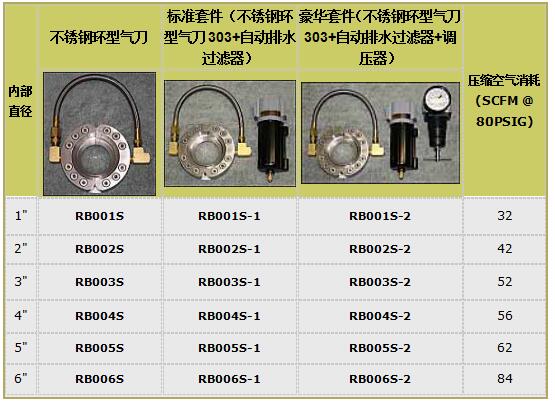

2、不锈钢环型气刀- 耐高温 800ºF (427ºC)
|
内径 |
不锈钢环型气刀 |

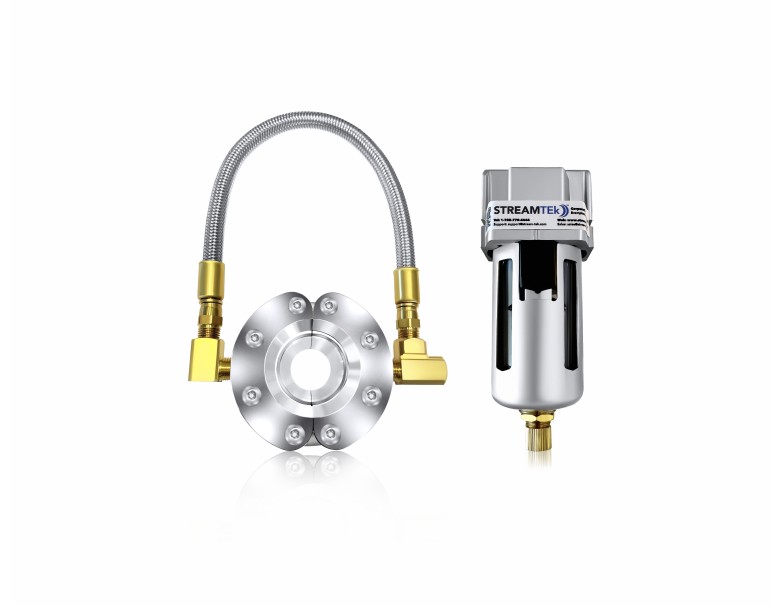

标准套件：不锈钢环型气刀303+自动排水过滤） |

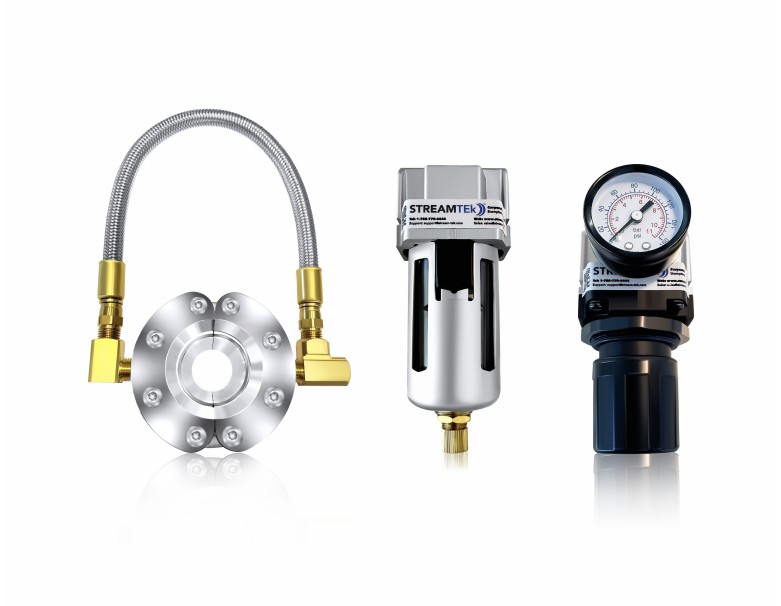

高级套件：不锈钢环型气刀303+自动排水过滤器+调压器 |
压缩空气消耗 |
|
|
|
|
||
|
1/2” |
RB012S |
RB012S-1 |
RB012S-2 |
13 |
|
1" |
RB001S |
RB001S-1 |
RB001S-2 |
32 |
|
2" |
RB002S |
RB002S-1 |
RB002S-2 |
42 |
|
3" |
RB003S |
RB003S-1 |
RB003S-2 |
52 |
|
4" |
RB004S |
RB004S-1 |
RB004S-2 |
56 |
|
5" |
RB005S |
RB005S-1 |
RB005S-2 |
62 |
|
6" |
RB006S |
RB006S-1 |
RB006S-2 |
84 |
2、附件
|
过滤器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
FTR014-2 |
1/4" NPT 自动排水过滤器, 43 SCFM |
|
|
FTR038-1 |
3/8" NPT自动排水过滤器, 75 SCFM |
||
|
FTR012-2 |
1/2" NPT自动排水过滤器, 100 SCFM |
||
|
FTR034-1 |
3/4" NPT自动排水过滤器, 230 SCFM |
||
|
FTR100-1 |
1" NPT 自动排水过滤器, 300 SCFM |
||
|
调压器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
PR014-1 |
1/4" NPT 调压器, 49 SCFM |
|
|
PR038-1 |
3/8" NPT调压器, 84 SCFM |
||
|
PR012-1 |
1/2" NPT调压器，84 SCFM |
||
|
PR034-1 |
3/4" NPT调压器, 220 SCFM |
||
|
PR014-11 |
表头, 1/4" NPT |
||
|
油过滤器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
OIL014-1 |
1/4" NPT 自动排放过滤器, 24 SCFM |
|
|
OIL038-1 |
3/8" NPT自动排放过滤器, 37 SCFM |
||
|
OIL034-1 |
3/4" NPT自动排放过滤器, 180 SCFM |
||
|
阀 |
|||
|
图例 |
型号 |
描述 |
|
|
|
VLV014-1 |
1/4" NPT, 手动阀 |
|
|
VLV038-1 |
3/8" NPT, 手动阀 |
||
|
VLV012-1 |
1/2" NPT, 手动阀 |
||
|
VLV100-1 |
1" NPT, 手动阀 |
||
|
压缩空气软管 |
|||
|
图例 |
型号 |
描述 |
|
|
|
CAH0010 |
3/8" 压缩空气管, 10' (305cm) |
|
|
CAH0015 |
3/8" 压缩空气管, 15' (457cm) |
||
|
CAH0020 |
3/8" 压缩空气管, 20' (610cm) |
||
|
CAH0030 |
3/8" 压缩空气管, 30' (914cm) |
||
|
CAH0040 |
3/8" 压缩空气管, 40' (1219cm) |
||
|
CAH0050 |
3/8" 压缩空气管, 50' (1524cm) |
||
