经济型制冷设备，解决机箱冷却及净化难题！加拿大原装进口，更低价格，更低耗气，更大制冷功率。最全规格，制冷功率550-5600 BTUH/Hr。

简介 >>

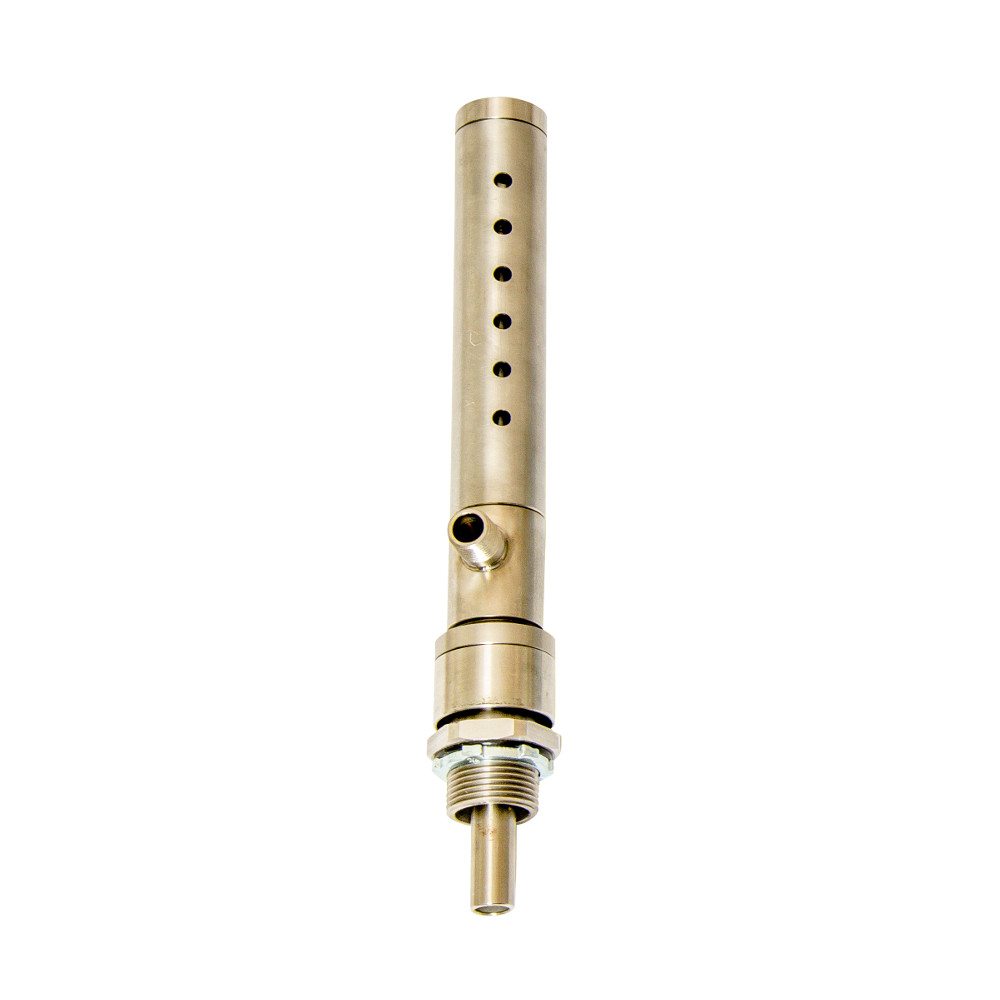

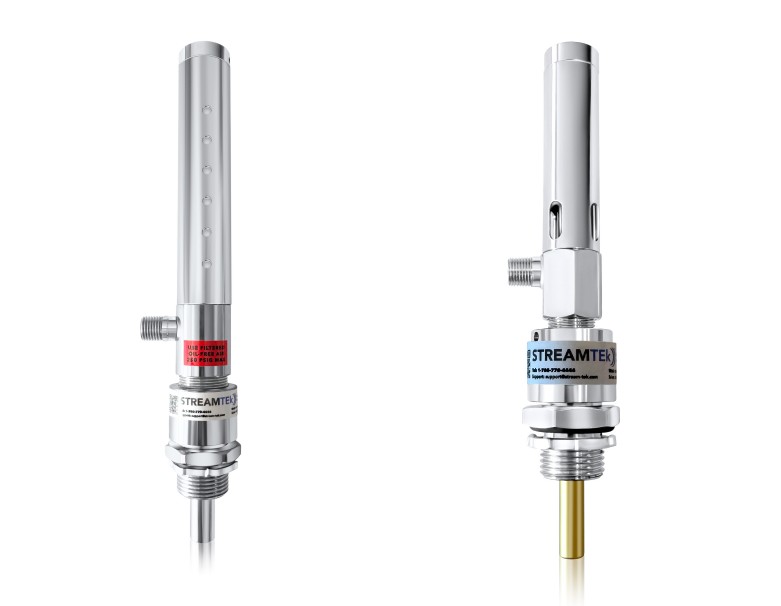

机箱冷却器将经过过滤的压缩空气温度降低45度，用低温冷气冷却机柜内电气元件，是一种成本低、可靠的冷却方法。机箱冷却器上的泄放阀排出柜内的热气，同时机箱冷却器向柜内连续供应洁净的冷气。

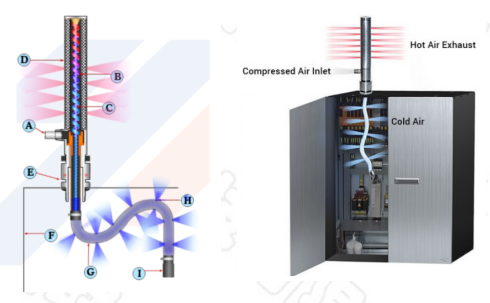

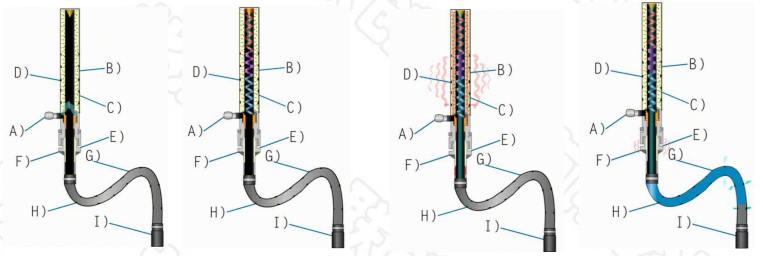

工作原理 >>

(A)压缩空气通过标准NPTM入口进入涡流管。

(B) (C) (D)涡流管把压缩空气分成冷、热两股气流。

(D)热气流消音后排放到大气中。

(E)机柜内热气通过机箱冷却器排气口排出，在机柜内形成微正压。

(G) (H)冷气通过冷气分配器套件进入柜内，冷气分配管上开有小孔，用于把冷气输送到最需要的地方。

特点 >>

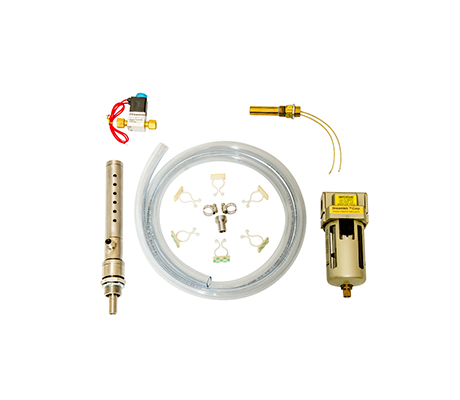

·连续型及温控型；

·不锈钢结构；

·快速安装；

·没有移动部件；

·紧凑轻便；

·无须风扇和过滤器；

·无须用电；

·稳定的温度/湿度。

应用 >>

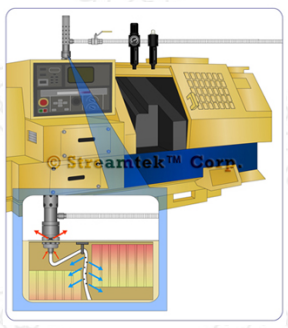

·冷却电控柜；

·冷却机加工刀具；

·处理热融化；

·冷却焊接部件；

·冷却样气；

·电子元件冷却；

·冷却热密封封口；

·冷却环境舱。

性能指标 >>

型号	制冷功率 BTU/Hr. @ 100 PSIG	制冷功率 Watts / Hr. @5.5bar	压缩空气消耗 SCFM @ 80 PSI	压缩空气消 SLPM @ 5.5 Bar	噪音
CC1208-1	550	139	8	226	67*
CC1215-1	1,100	277	15	425	73*
CC1225-1	1,800	454	25	708	74*
CC1230-1	2,060	519	30	849	74*
CC1240-1	2,800	706	40	1,132	79*
CC1250-1	3,400	857	50	1,415	74*
CC1260-1	4,000	1,007	60	1,698	76*
CC1270-1	4,800	1,209	70	1,981	76*
CC1280-1	5,600	1,411	80	2,264	77*

安装 >>

安装:STREAMTEK机箱冷却器必须垂直安装。安装时只需钻一个直径1-1/8"的孔即可。

湿度：关闭所有的可能进入环境空气的开口和通风口，这是非常重要的，特别是在高温高湿度的环境。

对于所有连续运行型机箱冷却器柜内的相对湿度稳定在45%。

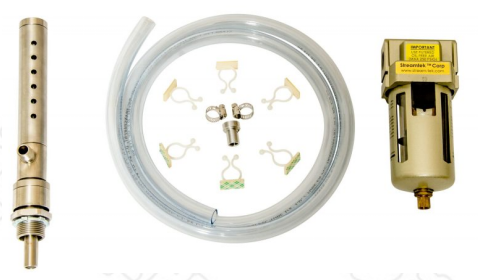

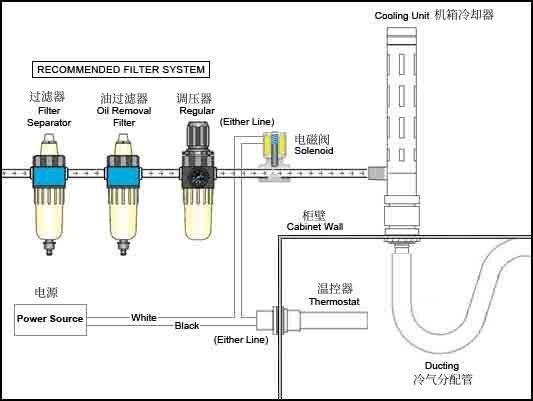

过滤：所有STREAMTEK机箱冷却器都包括一个5微米级灰尘和水过滤器。为防止任何意外的水流入机柜内该过滤器是必要的。如果压缩空气中有油，可使用0.3微米级油过滤器。

NEMA 4/4X (IP56)：设计用于防溅、防尘、防油的户外冲洗环境。当机箱冷却器不工作时，低压安全阀关闭和密封，以保证NEMA4机柜的密封性。采用不锈钢（303）材质，确保在潮湿环境下的使用寿命。

NEMA 12 (IP52)：防尘防油，用于不接触液体的工业环境。采用不锈钢(303)材质能够承受严酷的腐蚀性环境。

*可选用冷端消音器

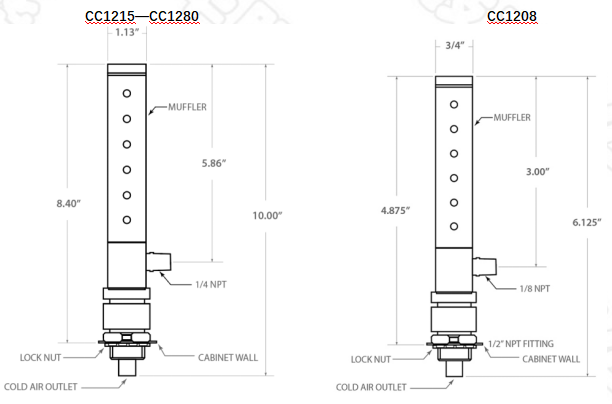

规格尺寸>>

选型>>

一、机箱冷却器选型步骤

1、确定机箱内产生的热量

机箱内产生热量通常按设备总功率的10%计算。

单位转换：(W) =Watts x 3.41 （Btu/hr.）
2、确定与空气接触区域面积，不包括机箱的顶部。

(S) =2×（长+宽）×高度（m2 ）

3、确定柜内温度和柜外温度的温差形成的单位面积热负荷（B）。

用右表来确定 Btu/hr./ m2

4、确定外部热负荷(H)。

(S) x(B)=(H) Btu/hr.

5、用(W)和(H)得到总热负荷，根据总热负荷选取机箱冷却器型号。

注：若有问题请致电，我司技术人员将为您提供选型帮助。

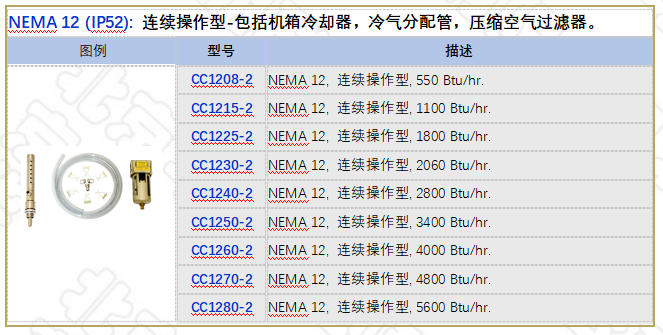

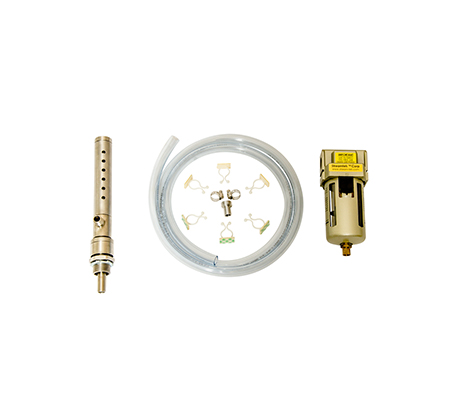

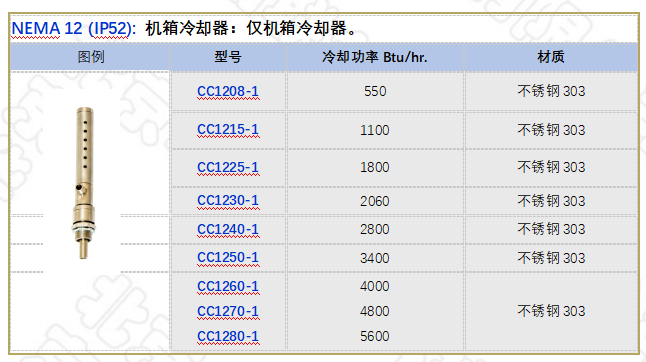

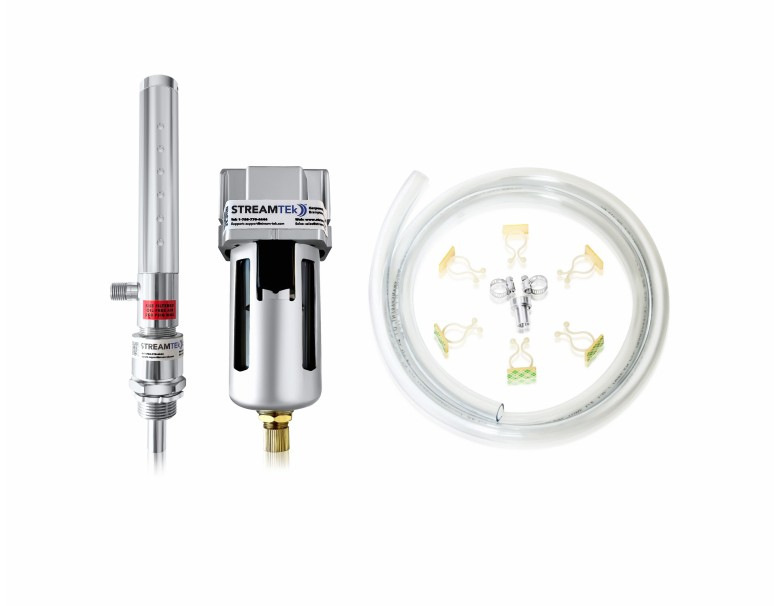

二、NEMA 12 (IP52)型机箱冷却器（常用型）

防尘防油，用于不接触液体的工业环境。采用不锈钢(303)材质能够承受严酷的腐蚀性环境。

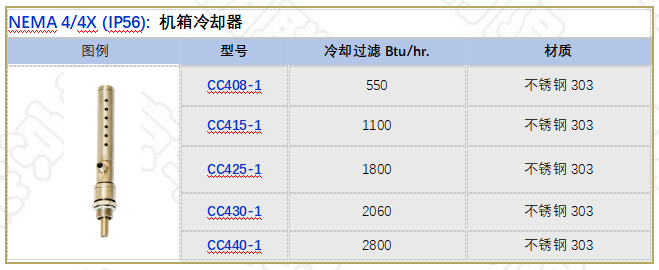

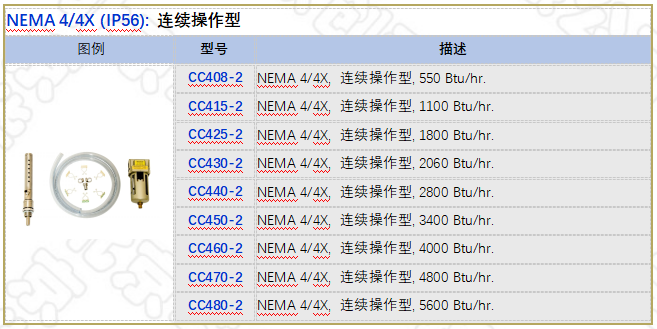

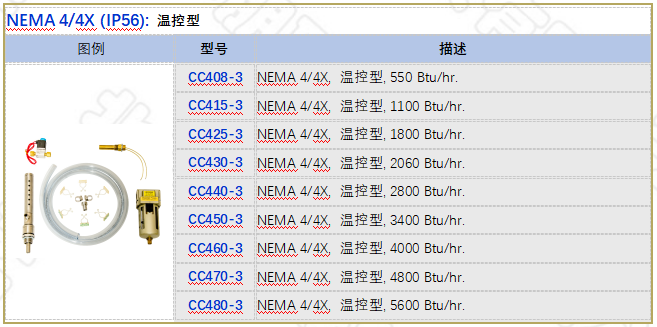

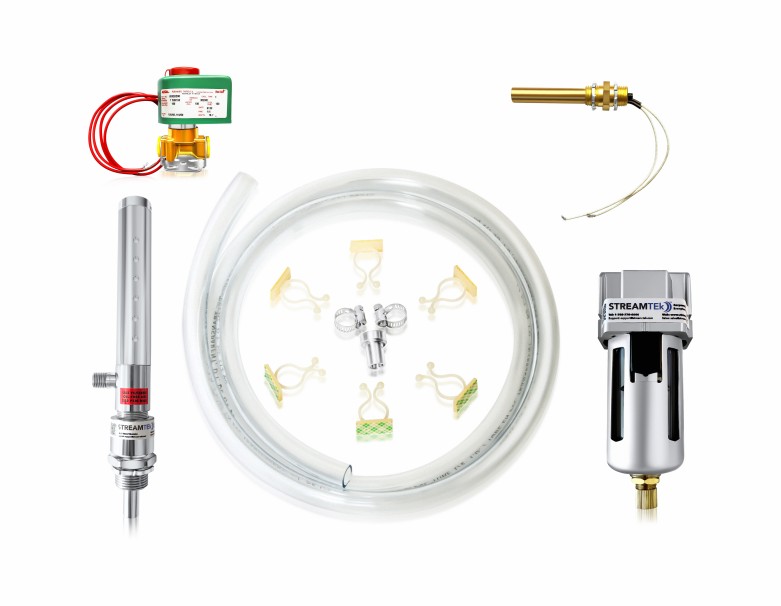

三、NEMA 4/4X (IP56)型机箱冷却器

设计用于防溅、防尘、防油的户外冲洗环境。当机箱冷却器不工作时，低压安全阀关闭和密封，以保证NEMA4机柜的密封性。采用不锈钢（303）材质，确保在潮湿环境下的使用寿命。

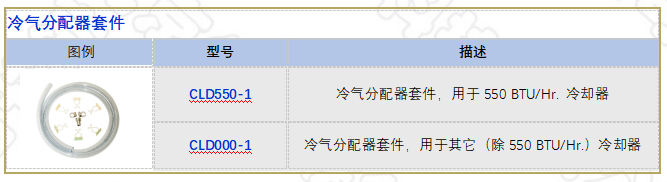

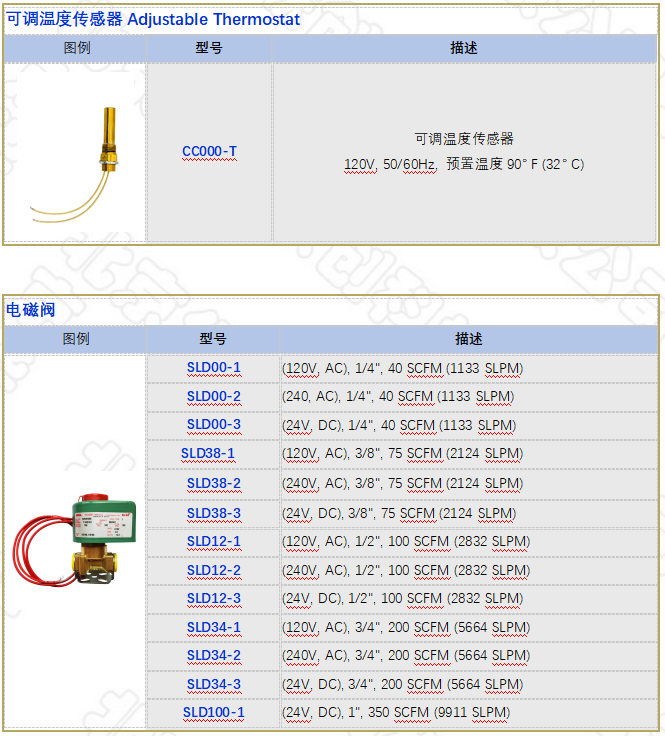

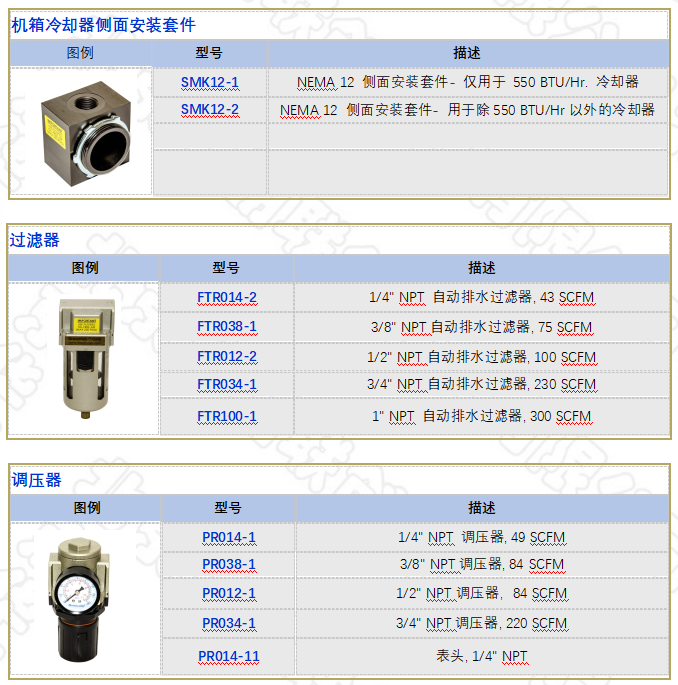

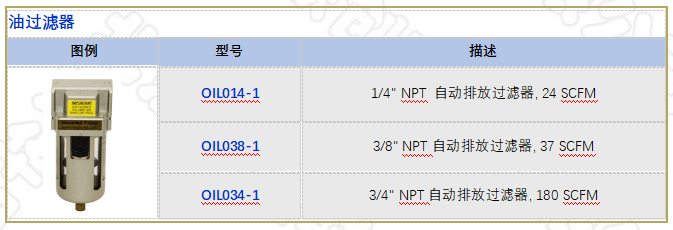

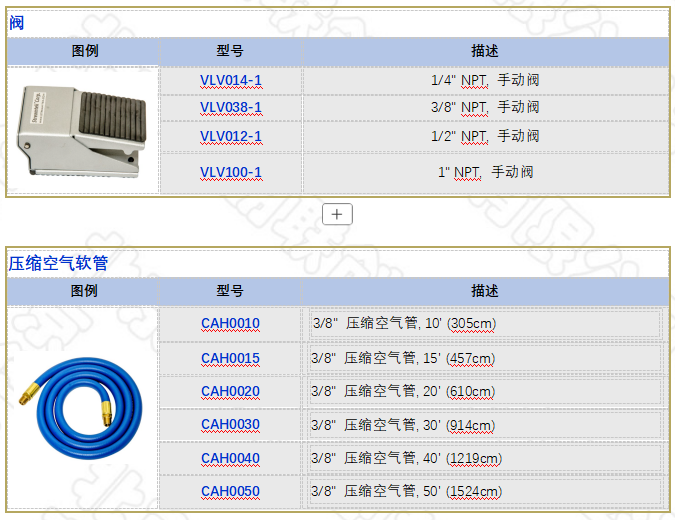

四、附件
