Streamtek 是优质低价产品，为您提供更好的选择！
长寿命、大风量、低耗气、冷却清洁干燥.
1、仅使用压缩空气，利用气流冷却清洁干燥等；
2、大风量，气流放大40：1，气流均匀；
3、更小耗气量，2.9 SCFM/每英寸；
4、结构紧凑，易安装，可使用背部入气口或两端入气口；
5、风量及吹扫力可调；
6、传统风机和吹气管的完美替代品；
7、10年以上的使用寿命：不锈钢垫片，无磨损件，简单、耐用、免维护
8、两种材质：铝合金及不锈钢，满足不同需要；
9、多种规格：气帘宽度可选，超级气刀可拼接使用。
应用广泛，各个行业均大量使用
钢铁、机械、石油化工、建材、汽车、电子、航空等行业大量使用。
简介
气刀系统是压缩空气在工业上的应用。气刀的气帘气流是干燥、清洁、去除多余的油和液体，吹除灰尘和冷却的最有效方法。
标准气刀空气放大倍数为30倍。在80 PSIG压缩空气消耗量为每英寸3.4 SCFM 。标准气刀的优点是价格较低。同超级气刀相比，标准气刀噪音水平略高，需要更多的压缩空气。
超级气刀空气放大倍数为40倍，在80 PSIG压缩空气消耗量为每英寸2.9 SCFM 。超级气刀的优点是，在相同的压缩空气压力下，超级气刀具有更低的噪音水平和更小的压缩空气消耗量。
应用环境
|
气刀应用环境 |
||
|
|
耐温等级 |
防腐蚀等级 |
|
铝质气刀 |
275ºF(135ºC) |
低 |
|
不锈钢气刀(303) |
400ºF(204ºC) |
中 |
|
*不锈钢气刀(316) |
800ºF(427ºC) |
高 |
|
*特殊要求定制 |
||
工作原理

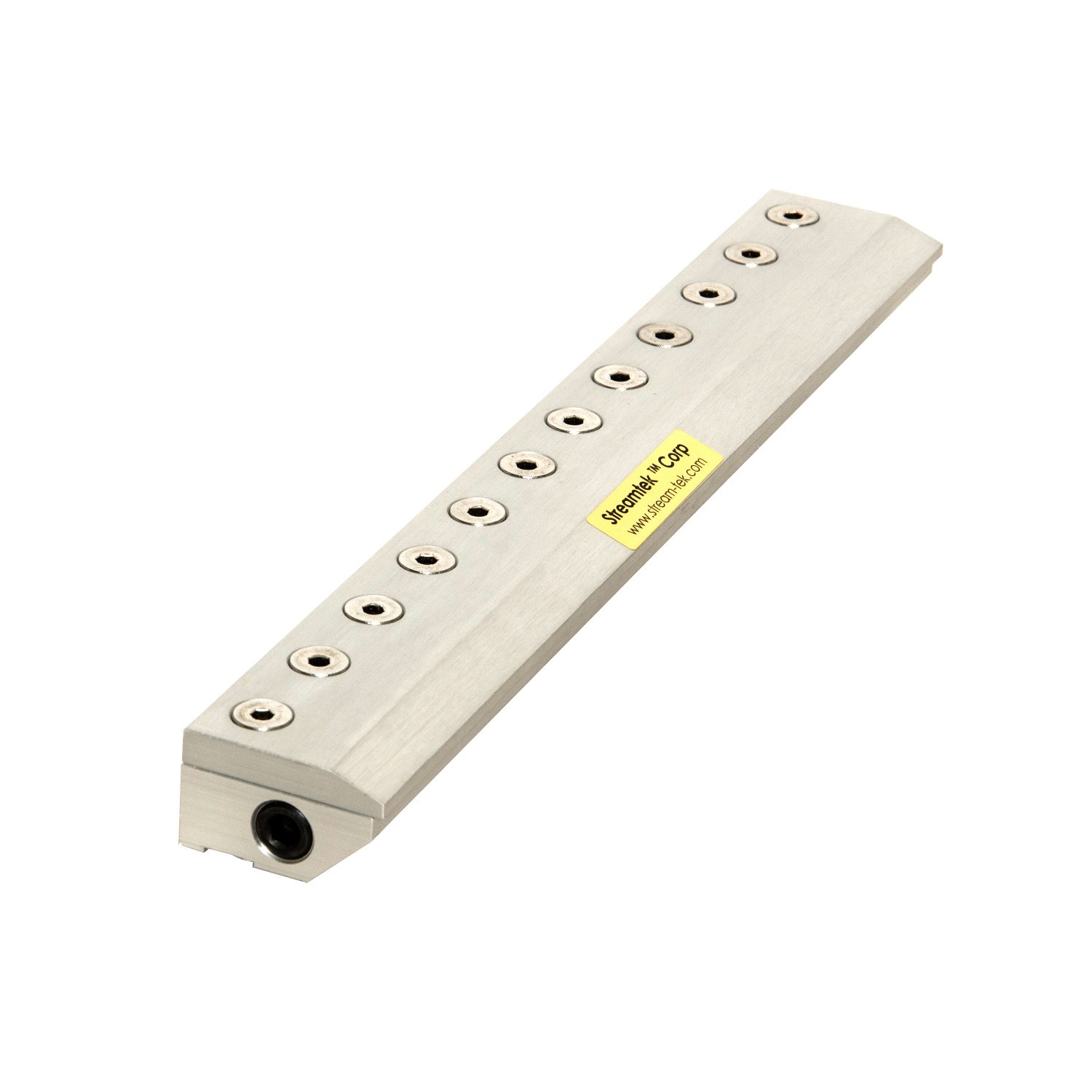

标准气刀
（A）压缩空气从后方（或端部）进气口，流入并充满整个气刀腔体。
（B）压缩气流离开气刀，由于柯恩达效应，周围的空气被带入，气流放大30倍。
（C）气流旋转90度向下。放大气流为片状层流，在吹除和冷却过程中可减少能源使用。

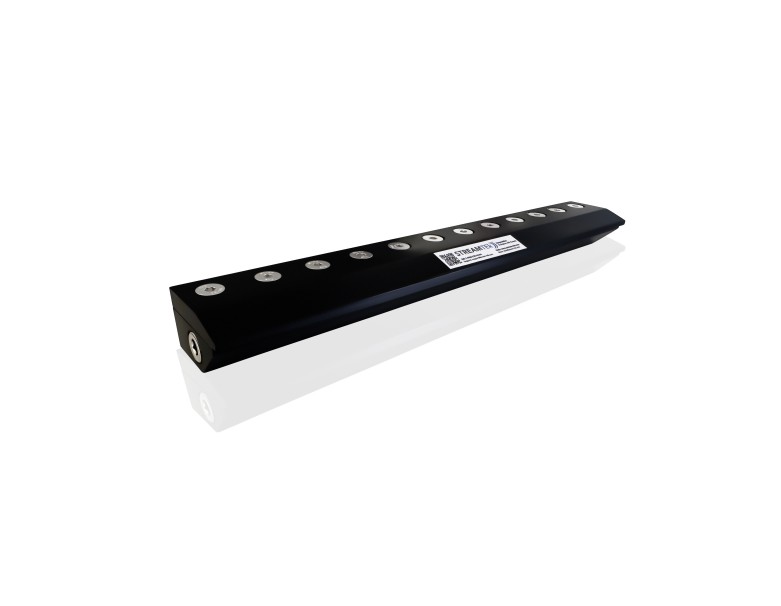

超级气刀
（A）压缩空气从后方（或端部）进气口，流入并充满整个气刀腔体。
（B）压缩气流离开气刀，由于柯恩达效应，周围的空气被带入，气流放大40倍。
（C）带入气流与压缩空气混合向前形成强大吹扫气流。放大气流为片状层流，在吹除和冷却过程中可减少能源使用。
特点
Ø 安静（大多数应用噪音水平为69分贝）
Ø 最小耗气量（空气放大倍数：标准气刀30:1；超级气刀40:1）
Ø 吹扫力和流量可调
Ø 无移动部件- 免维护
Ø 易于装配 - 压缩空气进气口可采用后进气或两端进气
Ø 结构紧凑，坚固，易于安装
Ø 特殊应用可订购316不锈钢
Ø 特殊长度可订制
应用
工业吹除
Ø 清洁电路板孔、平板橡胶和塑料模具。
Ø 在贴标签或包装之前，吹除液体、化学品、污垢、碎片或水。
Ø 在零件制造和装配业务中，去除水、冷却液、灰尘和废弃物。
Ø 纸张除尘和控制。
干燥系统
Ø 瓶，罐，铸件，金属板等。
Ø 型材，线，农产品，木材防腐，汽车清洗，油漆，涂料，和布等。
系统冷却
Ø 挤出冷却，食品加工，尺寸稳定性和控制。
Ø 涂刷或油漆前冷却金属部件。
Ø 代替制造业通常使用的风扇
Ø 冷却油墨
应用图例
清洁车体-超级气刀用于车体最终喷漆前吹除所有的污染物，车体全部表面都被干燥和清洁。
吹除瓶子上的水-两个不锈钢标准气刀（型号为AE12SDS-1），用于吹除1升苏打瓶上的水，以便瓶上标签的粘贴。
干燥水果和蔬菜-水果和蔬菜水洗后需要干燥。不锈钢超级气刀系统（型号为AE18SDS-2，包括空气过滤器、压力调节阀）的高速气流可去除水果和蔬菜上多余的水。
性能参数
1、气刀长度：12种标准规格，分别为：,3" (76 mm), 6" (152 mm), 8" (203 mm), 9" (229 mm), 12" (305 mm), 18" (457 mm), 24" (610 mm), 30" (762 mm), 36" (914 mm), 42" (1067 mm), 48" (1219 mm), and 54" (1372 mm)
2、材质：两种材质，铝和不锈钢；垫片为不锈钢
3、安装：后部有多个1/4”-20安装孔，方便安装，无需拆除气刀。坚固的压缩空气管也可以用来支撑气刀！
4、垫片：所有STREAMTEK气刀采用标准加工的.002" 不锈钢垫片。如果需要更大的吹扫力，可附加一个.002"垫片以增加输出缝隙，形成更大的输出气流。
5、压缩空气入口：压缩空气进气口位于气刀的两端或背部，根据现场情况可自由选择进气口。
6、压缩空气过滤：干净干燥的压缩空气是至关重要的！标准套件包括一个5微米级自动排水过滤器，不同规格气刀选用不同规格的过滤器，以避免出现限流，影响气刀的使用效果。
|
|
超级气刀 |
标准气刀 |
|
预设间隙 |
0.002“ |
0.002“ |
|
气流放大比 |
40:1 |
30:1 |
|
耗气量@80PSIG |
2.9 SCFM/英寸 |
3.4 SCFM/英寸 |
|
材质 |
铝/不锈钢 |
铝/不锈钢 |
|
噪音 |
低 |
中 |
|
供应尺寸 |
2“（51mm）- 54” (1372mm) |
3” (76mm) - 54” (1372mm) |
|
超级气刀性能参数 |
|||||||
|
压缩空气压力 |
每英寸耗气量 |
风速 @（距离目标物152mm） |
每英寸吹扫力 @（距离目标物152mm） |
||||
|
PSI |
BAR |
SCFM |
SLPM |
FPM |
M/S |
Ounces |
Grams |
|
20 |
1.4 |
1.3 |
36 |
5000 |
25 |
0.6 |
17 |
|
40 |
2.8 |
1.7 |
48 |
7000 |
36 |
1.1 |
31 |
|
60 |
4.1 |
2.1 |
59 |
9600 |
49 |
1.8 |
51 |
|
80 |
5.5 |
2.9 |
82 |
11800 |
60 |
2.5 |
71 |
|
100 |
6.4 |
3.3 |
93 |
13500 |
69 |
3.2 |
91 |
|
标准气刀性能参数 |
|||||||
|
压缩空气压力 |
每英寸耗气量 |
风速 @（距离目标物152mm） |
每英寸吹扫力 @（距离目标物152mm） |
||||
|
PSI |
BAR |
SCFM |
SLPM |
FPM |
M/S |
Ounces |
Grams |
|
20 |
1.4 |
1.5 |
42 |
4000 |
20 |
0.5 |
14 |
|
40 |
2.8 |
2.1 |
60 |
5800 |
30 |
1.2 |
34 |
|
60 |
4.1 |
2.7 |
77 |
8500 |
43 |
2.0 |
57 |
|
80 |
5.5 |
3.5 |
99 |
11000 |
56 |
2.8 |
79 |
|
100 |
6.4 |
4.1 |
116 |
13000 |
66 |
3.3 |
94 |
压缩空气消耗
|
标准气刀 （空气放大倍数30倍） |
||||
|
压缩空气压力 |
压缩空气消耗/英寸 .002" (0.05mm)垫片 |
压缩空气消耗/英寸 .004" (0.10mm)垫片-增加垫片 |
||
|
SCFM |
|
SCFM |
SLPM |
|
|
20 PSIG (1.4 Bar) |
1.5 |
42.5 |
2.6 |
73.6 |
|
40 PSIG (2.8 Bar) |
2.1 |
59.4 |
4.0 |
113.2 |
|
60 PSIG (4.1 Bar) |
2.7 |
76.4 |
5.4 |
152.8 |
|
80 PSIG (5.5 Bar) |
3.5 |
99.0 |
6.8 |
192.4 |
|
100 PSIG (6.4 Bar) |
4.1 |
116.0 |
8.1 |
229.2 |
|
120 PSIG (8.4 Bar)> |
4.9 |
138.7 |
9.4 |
266.0 |
|
超级气刀 （空气放大倍数40倍） |
||||
|
压缩空气压力 |
压缩空气消耗/英寸 .002" (0.05mm)垫片 |
压缩空气消耗/英寸 .004" (0.10mm)垫片-增加垫片 |
||
|
SCFM |
SLPM |
SCFM |
SLPM |
|
|
20 PSIG (1.4 Bar) |
1.3 |
36.7 |
2.5 |
70.8 |
|
40 PSIG (2.8 Bar) |
1.7 |
48.1 |
3.4 |
96.2 |
|
60 PSIG (4.1 Bar) |
2.1 |
59.4 |
4.7 |
133.0 |
|
80 PSIG (5.5 Bar) |
2.9 |
82.1 |
5.7 |
161.3 |
|
100 PSIG (6.4 Bar) |
3.3 |
93.4 |
6.7 |
189.6 |
|
120 PSIG (8.4 Bar) |
4.0 |
113.2 |
7.8 |
220.7 |
气流模式
标准气刀气流模式
超级气刀气流模式
规格尺寸
标准气刀规格尺寸
|
标准气刀规格尺寸 |
|||||||
|
|
A |
B |
C |
D |
E |
F |
背部入口 |
|
3" (76 mm) |
0.7" |
- |
- |
2.3" |
3" |
0.32" |
1 |
|
6" (152 mm) |
1.3" |
- |
- |
4.6" |
6" |
0.32" |
1 |
|
8" (203 mm) |
1.3" |
- |
- |
6.7" |
8" |
0.32" |
1 |
|
9" (229 mm) |
1.3" |
- |
- |
7.3" |
9" |
0.32" |
1 |
|
12" (305 mm) |
1.3" |
3.3" |
8.7" |
10.7" |
12" |
0.32" |
1 |
|
18" (457 mm) |
1.4" |
5.9" |
12.1" |
16.6" |
18" |
0.32" |
2 |
|
24" (610 mm) |
1.4" |
9.1" |
14.9" |
22.6" |
24" |
0.32" |
2 |
|
30" (762 mm) |
1.5" |
9.1" |
20.9" |
28.5" |
30" |
0.32" |
2 |
|
36" (914 mm) |
1.5" |
9.1" |
26.9" |
34.5" |
36" |
0.32" |
2 |
|
42" (1067 mm) |
1.5" |
9.1" |
32.9" |
40.5" |
42" |
0.32" |
2 |
|
48" (1219 mm) |
1.5" |
9.1" |
38.9" |
46.5" |
48" |
0.32" |
3 |
|
54" (1372 mm) |
1.5" |
9.1" |
44.9" |
52.5" |
54" |
0.32" |
3 |
超级气刀规格尺寸
|
超级气刀规格尺寸 |
|||||||
|
|
A |
B |
C |
D |
E |
背部入气口 |
两侧入气口1/4" NPT |
|
3" (76 mm) |
.645" |
1.98" |
1" |
0.21" |
- |
1 |
0 |
|
6" (152 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
1 |
2 |
|
8" (203 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
1 |
2 |
|
9" (229 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
12" (305 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
18" (457 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
24" (610 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
30" (762 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
36" (914 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
42" (1067 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
48" (1219 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
3 |
2 |
|
54" (1372 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
3 |
2 |
选型
|
长度 |
铝制:标准气刀 |

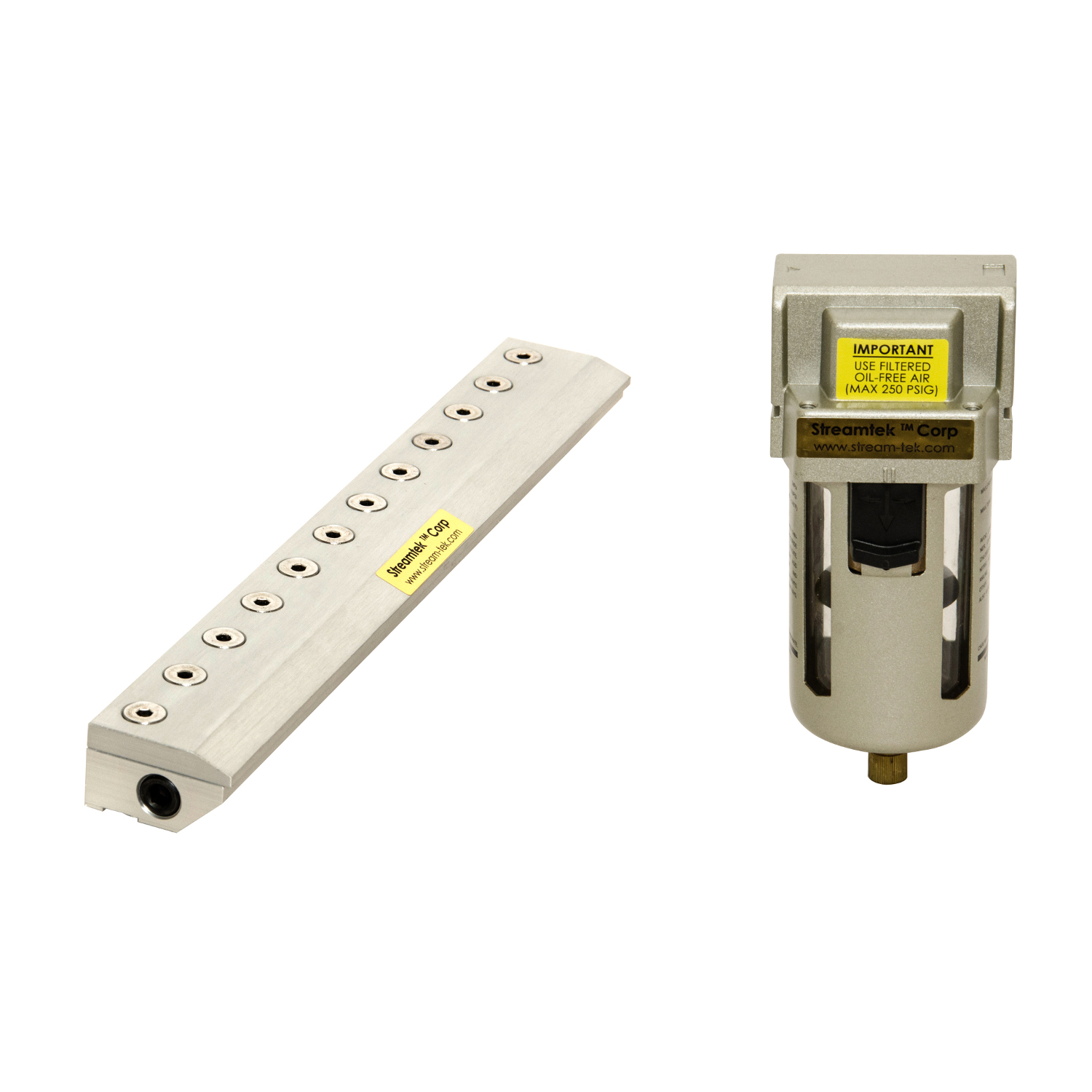

铝制: 标准气刀套件 （气刀+过滤器） |

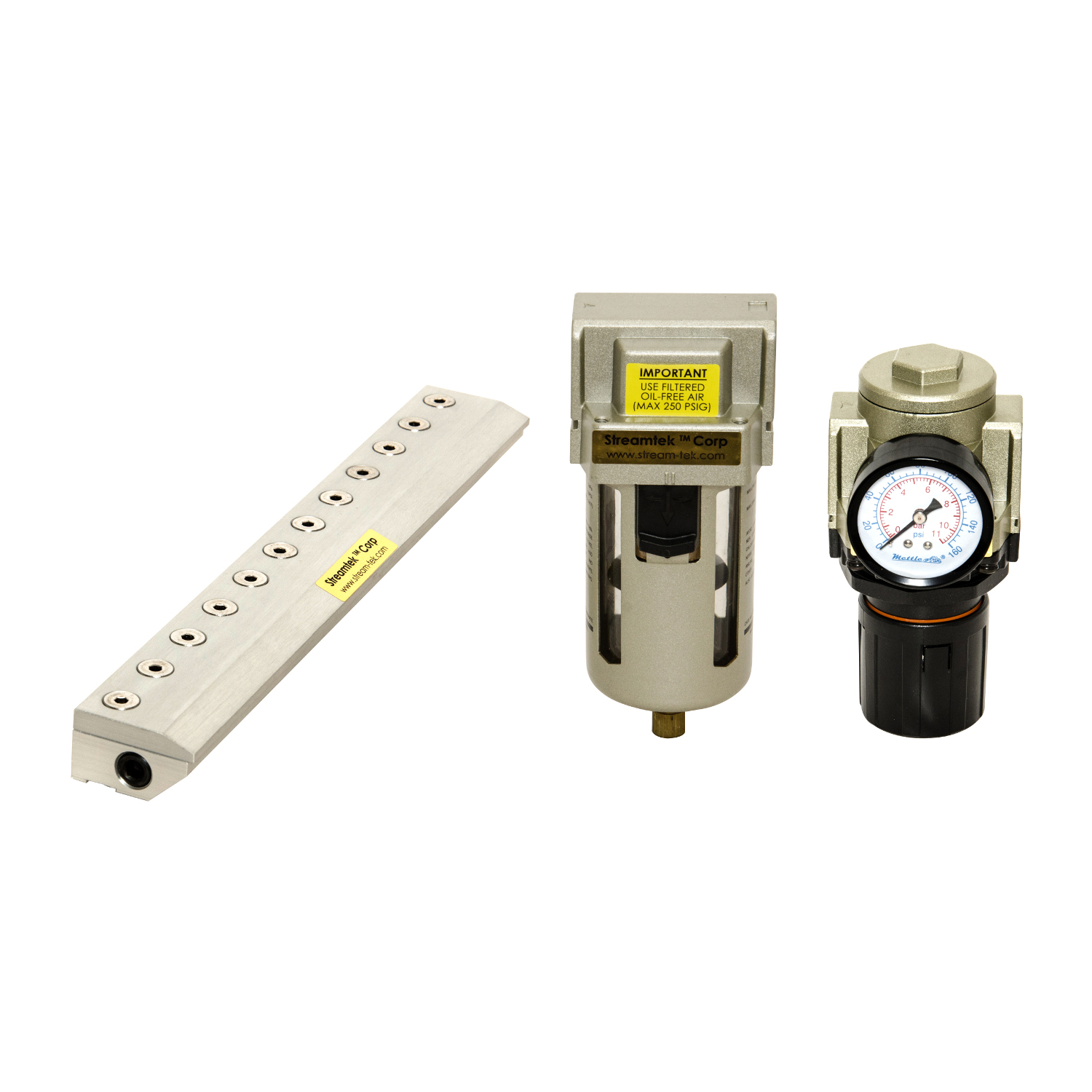

铝制: 标准气刀高级套件 （气刀+过滤器+调压器） |
|
|
|
|
|
|
3" |
AE03SDA |
AE03SDA-1 |
AE03SDA-2 |
|
6" |
AE06SDA |
AE06SDA-1 |
AE06SDA-2 |
|
8" |
AE08SDA |
AE08SDA-1 |
AE08SDA-2 |
|
9" |
AE09SDA |
AE09SDA-1 |
AE09SDA-2 |
|
12" |
AE12SDA |
AE12SDA-1 |
AE12SDA-2 |
|
18" |
AE18SDA |
AE18SDA-1 |
AE18SDA-2 |
|
24" |
AE24SDA |
AE24SDA-2 |
|
|
30" |
AE30SDA |
AE30SDA-1 |
AE30SDA-2 |
|
36" |
AE36SDA |
AE36SDA-1 |
AE36SDA-2 |
|
42" |
AE40SDA |
AE40SDA-1 |
AE40SDA-2 |
|
48" |
AE48SDA |
AE48SDA-1 |
AE48SDA-2 |
|
54" |
AE54SDA |
AE54SDA-1 |
AE54SDA-2 |
|
长度 |
不锈钢:标准气刀 |
不锈钢: 标准气刀套件 （气刀+过滤器） |
不锈钢: 标准气刀高级套件 （气刀+过滤器+调压器） |
|
|
|
|
|
|
3" |
AE03SDS |
AE03SDS-1 |
AE03SDS-2 |
|
6" |
AE06SDS |
AE06SDS-1 |
AE06SDS-2 |
|
8" |
AE08SDS |
AE08SDS-1 |
AE08SDS-2 |
|
9" |
AE09SDS |
AE09SDS-1 |
AE09SDS-2 |
|
12" |
AE12SDS |
AE12SDS-1 |
AE12SDS-2 |
|
18" |
AE18SDS-1 |
AE18SDS-2 |
|
|
24" |
AE24SDS |
AE24SDS-2 |
|
|
30" |
AE30SDS |
AE30SDS-1 |
AE30SDS-2 |
|
36" |
AE36SDS |
AE36SDS-1 |
AE36SDS-2 |
|
42" |
AE40SDS |
AE40SDS-1 |
AE40SDS-2 |
|
48" |
AE48SDS |
AE48SDS-1 |
AE48SDS-2 |
|
54" |
AE54SDS |
AE54SDS-1 |
AE54SDS-2 |
|
长度 |
铝制:超级气刀 |

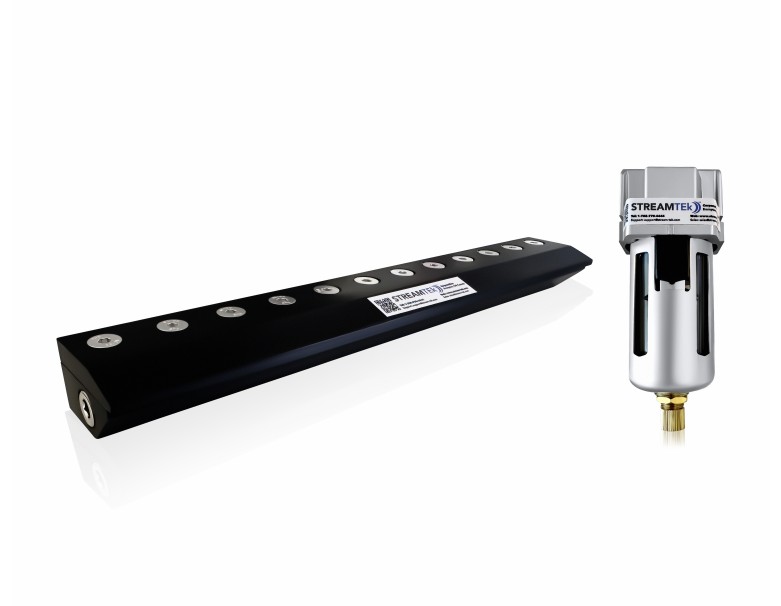

铝制: 超级气刀套件 （气刀+过滤器） |

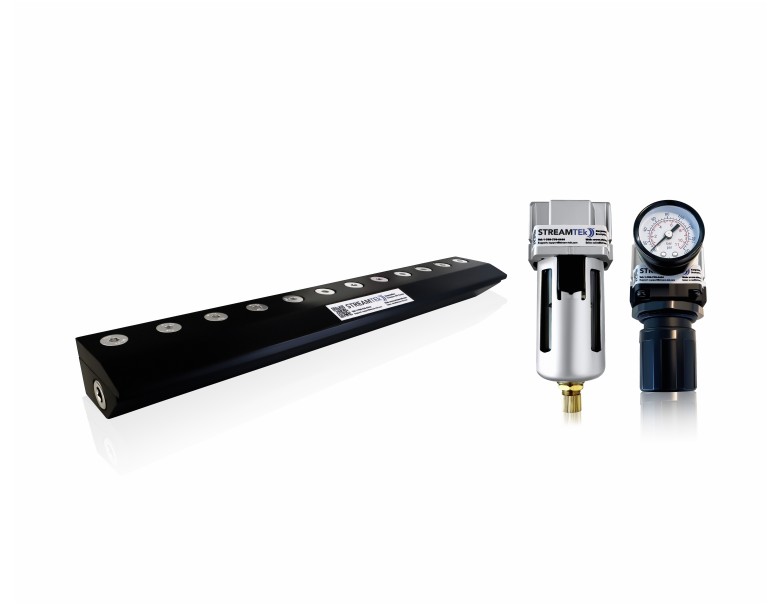

铝制: 超级气刀豪华套件 （气刀+过滤器+调压器） |
|
|
|
|
|
|
2" |
AE02SPA |
AE02SPA-1 |
AE02SPA-2 |
|
3" |
AE03SPA |
AE03SPA-1 |
AE03SPA-2 |
|
6" |
AE06SPA |
AE06SPA-1 |
AE06SPA-2 |
|
8" |
AE08SPA |
AE08SPA-1 |
AE08SPA-2 |
|
9" |
AE09SPA |
AE09SPA-1 |
AE09SPA-2 |
|
12" |
AE12SPA |
AE12SPA-1 |
AE12SPA-2 |
|
18" |
AE18SPA |
AE18SPA-1 |
AE18SPA-2 |
|
24" |
AE24SPA |
AE24SPA-1 |
AE24SPA-2 |
|
30" |
AE30SPA |
AE30SPA-1 |
AE30SPA-2 |
|
36" |
AE36SPA |
AE36SPA-1 |
AE36SPA-2 |
|
42" |
AE40SPA |
AE40SPA-1 |
AE40SPA-2 |
|
48" |
AE48SPA |
AE48SPA-1 |
AE48SPA-2 |
|
54" |
AE54SPA |
AE54SPA-1 |
AE54SPA-2 |
|
长度 |
不锈钢:超级气刀 |
不锈钢: 超级气刀套件 （气刀+过滤器） |
不锈钢: 超级气刀豪华套件 （气刀+过滤器+调压器） |
|
|
|
|
|
|
2" |
AE02SPS |
AE02SPS-1 |
AE02SPS-2 |
|
3" |
AE03SPS |
AE03SPS-1 |
AE03SPS-2 |
|
6" |
AE06SPS |
AE06SPS-1 |
AE06SPS-2 |
|
8" |
AE08SPS |
AE08SPS-1 |
AE08SPS-2 |
|
9" |
AE09SPS |
AE09SPS-1 |
AE09SPS-2 |
|
12" |
AE12SPS |
AE12SPS-1 |
AE12SPS-2 |
|
18" |
AE18SPS |
AE18SPS-1 |
AE18SPS-2 |
|
24" |
AE24SPS |
AE24SPS-1 |
AE24SPS-2 |
|
30" |
AE30SPS |
AE30SPS-1 |
AE30SPS-2 |
|
36" |
AE36SPS |
AE36SPS-1 |
AE36SPS-2 |
|
42" |
AE40SPS |
AE40SPS-1 |
AE40SPS-2 |
|
48" |
AE48SPS |
AE48SPS-1 |
AE48SPS-2 |
|
54" |
AE54SPS |
AE54SPS-1 |
AE54SPS-2 |
附件
|
标准气刀垫片 |
||
|
图例 |
型号 |
描述 |
|
|
AE03SD-SHM |
.002"垫片 用于3"标准气刀 |
|
AE06SD-SHM |
.002"垫片 用于6"标准气刀 |
|
|
AE09SD-SHM |
.002"垫片 用于9"标准气刀 |
|
|
AE12SD-SHM |
.002"垫片 用于12"标准气刀 |
|
|
AE18SD-SHM |
.002"垫片 用于18"标准气刀 |
|
|
AE24SD-SHM |
.002"垫片 用于24"标准气刀 |
|
|
AE30SD-SHM |
.002"垫片 用于30"标准气刀 |
|
|
AE36SD-SHM |
.002"垫片 用于36"标准气刀 |
|
|
AE42SD-SHM |
.002"垫片 用于42"标准气刀 |
|
|
AE48SD-SHM |
.002"垫片 用于48"标准气刀 |
|
|
AE54SD-SHM |
.002"垫片 用于54"标准气刀 |
|
|
超级气刀垫片 |
||
|
图例 |
型号 |
描述 |
|
|
AE03SP-SHM |
.002"垫片 用于3"超级气刀 |
|
AE06SP-SHM |
.002"垫片 用于6"超级气刀 |
|
|
AE09SP-SHM |
.002"垫片 用于9"超级气刀 |
|
|
AE12SP-SHM |
.002"垫片 用于12"超级气刀 |
|
|
AE18SP-SHM |
.002"垫片 用于18"超级气刀 |
|
|
AE24SP-SHM |
.002"垫片 用于24"超级气刀 |
|
|
AE30SP-SHM |
.002"垫片 用于30"超级气刀 |
|
|
AE36SP-SHM |
.002"垫片 用于36"超级气刀 |
|
|
AE42SP-SHM |
.002"垫片 用于42"超级气刀 |
|
|
AE48SP-SHM |
.002"垫片 用于48"超级气刀 |
|
|
AE54SP-SHM |
.002"垫片 用于54"超级气刀 |
|
通用附件
|
过滤器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
FTR014-2 |
1/4" NPT自动排水过滤器, 43 SCFM |
|
|
FTR038-1 |
3/8" NPT自动排水过滤器, 75 SCFM |
||
|
FTR012-2 |
1/2" NPT自动排水过滤器, 100 SCFM |
||
|
FTR034-1 |
3/4" NPT自动排水过滤器, 230 SCFM |
||
|
FTR100-1 |
1" NPT 自动排水过滤器, 300 SCFM |
||
|
调压器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
PR014-1 |
1/4" NPT调压器, 49 SCFM |
|
|
PR038-1 |
3/8" NPT调压器, 84 SCFM |
||
|
PR012-1 |
1/2" NPT调压器，84 SCFM |
||
|
PR034-1 |
3/4" NPT调压器, 220 SCFM |
||
|
PR014-11 |
表头, 1/4" NPT |
||
|
油过滤器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
OIL014-1 |
1/4" NPT自动排放过滤器, 24 SCFM |
|
|
OIL038-1 |
3/8" NPT自动排放过滤器, 37 SCFM |
||
|
OIL034-1 |
3/4" NPT自动排放过滤器, 180 SCFM |
||
|
阀 |
|||
|
图例 |
型号 |
描述 |
|
|
|
VLV014-1 |
1/4" NPT,手动阀 |
|
|
VLV038-1 |
3/8" NPT,手动阀 |
||
|
VLV012-1 |
1/2" NPT,手动阀 |
||
|
VLV100-1 |
1" NPT,手动阀 |
||
|
压缩空气软管 |
|||
|
图例 |
型号 |
描述 |
|
|
|
CAH0010 |
3/8"压缩空气管, 10' (305cm) |
|
|
CAH0015 |
3/8" 压缩空气管, 15' (457cm) |
||
|
CAH0020 |
3/8" 压缩空气管, 20' (610cm) |
||
|
CAH0030 |
3/8" 压缩空气管, 30' (914cm) |
||
|
CAH0040 |
3/8" 压缩空气管, 40' (1219cm) |
||
|
CAH0050 |
3/8" 压缩空气管, 50' (1524cm) |
||
北京艾尔利达科技有限公司
版权所有 2003-2016 京ICP备12040644号-2
地址： 北京市朝阳区裕民路12号E1座8层808室
邮编： 100029 电话： 010-62372079 传真： 010-62361733
手机： 18701252572 QQ： 1619890080 邮箱： info@bjairld.com
