手腕带静电鞋测试仪

  • WST-100手腕带静电鞋综合测试仪

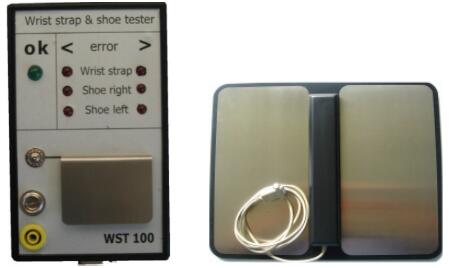

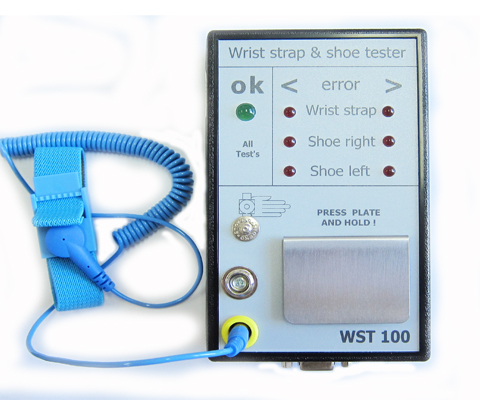

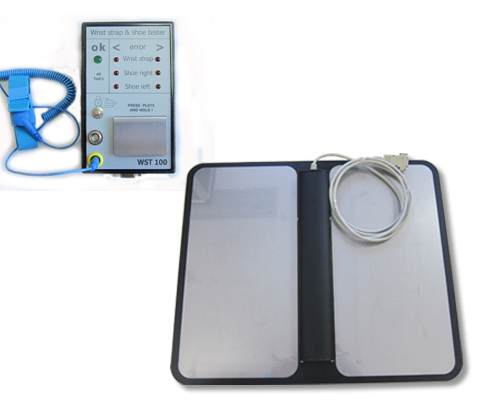

WST-100手腕带静电鞋综合测试仪

单独或同时检测手腕带及静电鞋的静电消散电阻,7个LED显示结果。可与门禁系统互联报警。

静电鞋与手腕带同时检测、LED灯显示易分辨、操作简单、阻值可选

1、多功能选择—可分开测试或同时测试手腕带及静电鞋。

2、故障数据统计功能—统计保存不合格数据(防护用品质量数据);

3、自主设置限值—自行设置限值及校准,满足不同ESD标准;

4、状态显示:绿色LED=接地良好;红色LED亮同时蜂鸣音=不合格。

6、可联锁控制报警—静电鞋测试电极内置60V/0.5A继电器。

无数客户实例见证

昆明三方、泰科等企业


简介 >>

同时检测防静电手腕带及静电鞋的静电消散电阻,可与门禁系统互联报警


特点及优势 >>

* 多功能选择——可分开测试或同时测试手腕带及静电鞋。

* 故障数据统计功能——异常数据会被保存;

* 自主设置限值——自行设置限值及校准,满足不同ESD标准;

* 状态显示:绿色LED=表示接地良好;红色LED亮同时蜂鸣音=接地故障。

* 供电简便易操作——可选用直插式充电器及NiMH可充电电池。

* 可联锁控制报警——静电鞋测试电极内置60V/0.5A继电器。


应用及原理 >>

在进入ESD防护区域之前,需做好静电防护工作,如检测穿戴的手腕带及静电鞋的接地性能是否良好,而使用WST-100综合测试仪则是解决这一问题的最简便方案。

测量顺序:

测试手腕带香蕉插头一端到指尖的电阻

测试左鞋到指尖的电阻

测试右鞋到指尖的电阻

1、若所有阻值都在安全限值内,绿色LED灯亮且伴随声音提示。

2、若其中一项电阻异常,无提示音,对应红色“<” LED灯或红色“>” LED灯亮起报警。

3、若测试到多种接地故障,红色LED灯则会同时显示,如:手腕带电阻高于上限,同时左鞋低于下限,相应显示灯同时亮起。

4、若手指未触碰测试板,显示灯显示2S后,测试仪自动关机。


测试模式选择 >>

在模式设置中,你可以选择:

测试模式:

只测试防静电手腕带

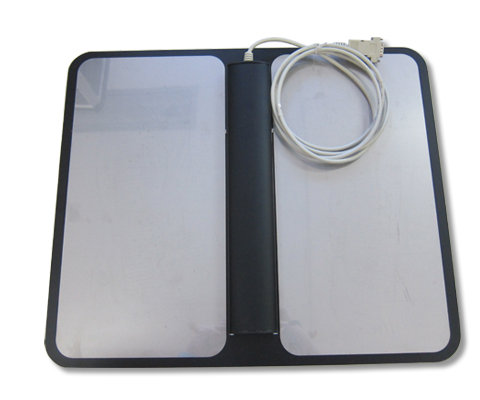

只测试静电鞋(使用双鞋测试电极)

测试手腕带及静电鞋(双鞋测试电极)

测试手腕带及静电鞋(单鞋测试电极)

继电器联锁模式:

报警模式(检测到故障时触发继电器)

门禁控制模式(接地状态良好,触发继电器,打开门禁)

注:继电器触点输出为常开(NO),最大负载60V/0.5A

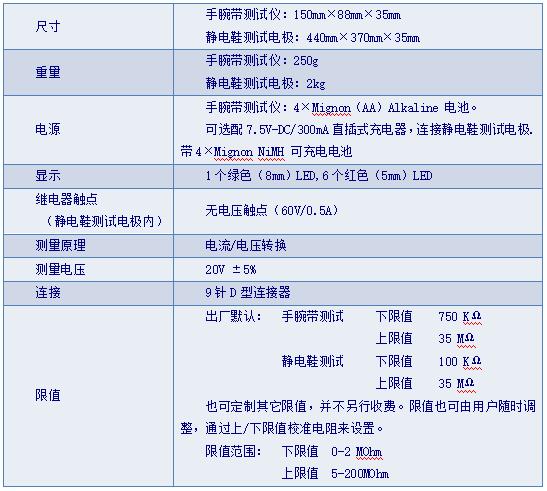

规格尺寸 >>


简单使用说明 >>

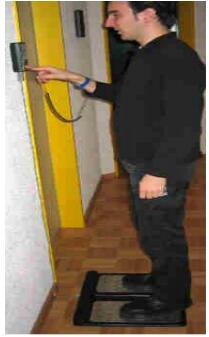

双脚踏上测试电极并站稳!

连接手腕带!

按压测试板!

直到显示测试结果!

绿灯亮→手腕带及静电鞋接地良好,可进入ESD防护区

蜂鸣声1S

一个或多个红色LED灯亮 >     →手腕带或静电鞋电阻高于上限值

一个或多个红色LED灯亮 < →手腕带或静电鞋电阻低于下限值 禁止进入ESD防护区

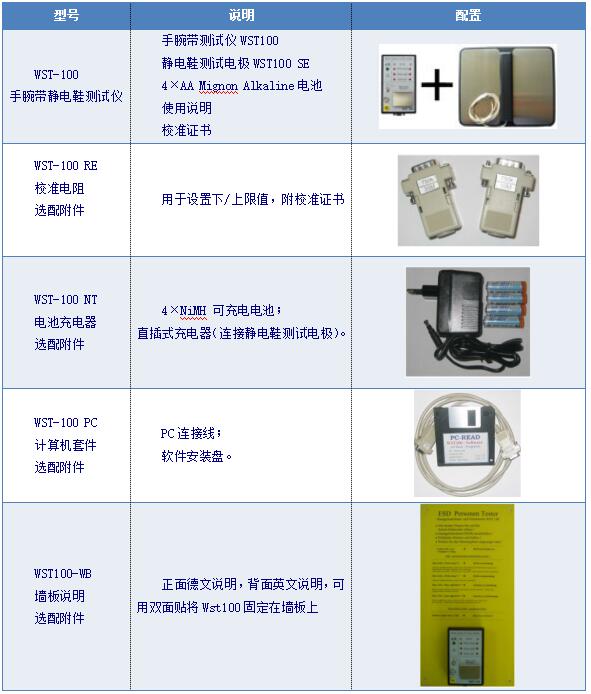

选型 >>

详细资料下载:WST-100 手腕带静电鞋综合测试仪.pdf
