◆防爆区内以型FIBC吨袋静电安全释放及联锁控制；

◆ATEX欧盟，IECEx国际防爆认证，本安监控系统；

◆可选外接监测模块，以一个监控器监控两个吨袋；

◆持续监控，智能联锁，接地异常，自动关停操作；

◆吨袋专用接地夹钳，保护吨袋并增强接触面积；

◆LED阵列显示，可帮助诊断原因；

◆系统内为安全继电器，增强安全；

◆智能防爆，可在通电状态下打开外壳，更换及检修。

FIBC集装袋静电接地连锁控制系统，用于在易燃易爆环境下，对可燃性粉尘环境中的吨袋/集装袋（C型FIBC容器）进行静电接地保护。

在易燃易爆或可燃性粉尘环境下，散装物料的装料和卸料过程，由于摩擦会产生大量的静电。如不及时消除静电，静电积聚易引发静电放电火花，将造成燃烧或爆炸的重大事故！

为防止静电放电的风险：

1、必须使用C型集装袋（又称导电集装袋、防静电集装袋）；

2、必须把集装袋上因磨擦产生的电荷快速排除。

德国TIMM专业开发了EKX-FIBC吨袋静电接地监控联锁系统，对化工原料、面粉、糖、铝粉、肥料，橡胶，烟草，香料等容易产生粉尘爆炸材料的装卸料操作，进行全面接地监控。

系统优势

◆权威安全保障，确保高安全级别！

ATEX欧盟，IECEx国际，权威防爆认证，本安监控系统

◆国际标准电阻——适用于所有C型FIBC导电集装袋

执行标准IEC61340-4-4，吨袋电阻水平1x10^8欧姆或1x10^7欧姆,可选用不同接地连锁系统.

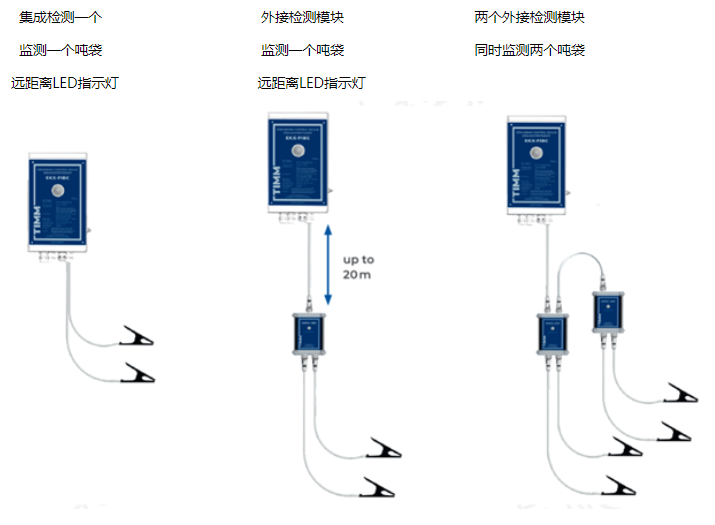

◆可选一拖二搭配——一台控制器监控两个吨袋接地

◆智能联锁控制——消除人为因素引发事故

持续监控，联锁控制，接地不良，即时自动关停操作，排除人为因素的应急处理不及时。

◆特制静电接地夹——不损伤吨袋

专用吨袋接地夹，保护吨袋不受夹持损伤，并增强接触面积,。

◆智能诊断，内外兼控

对外：测量整个吨袋接地回路电阻，确保安全。

对内：自动诊断和持续的自我监控，可通过指示灯阵列显示状态，判断故障原因。

◆低维护成本——高性价比

整个系统由高质量的控制器、接地夹和电缆组成，高可靠性，长寿命，高性价比

广角显示灯罩，可从正面、侧面清晰的观察指示灯状态。

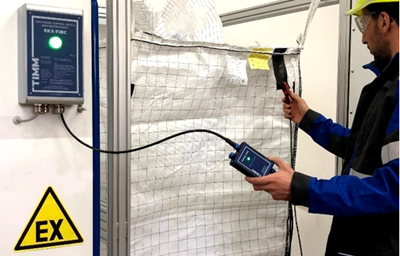

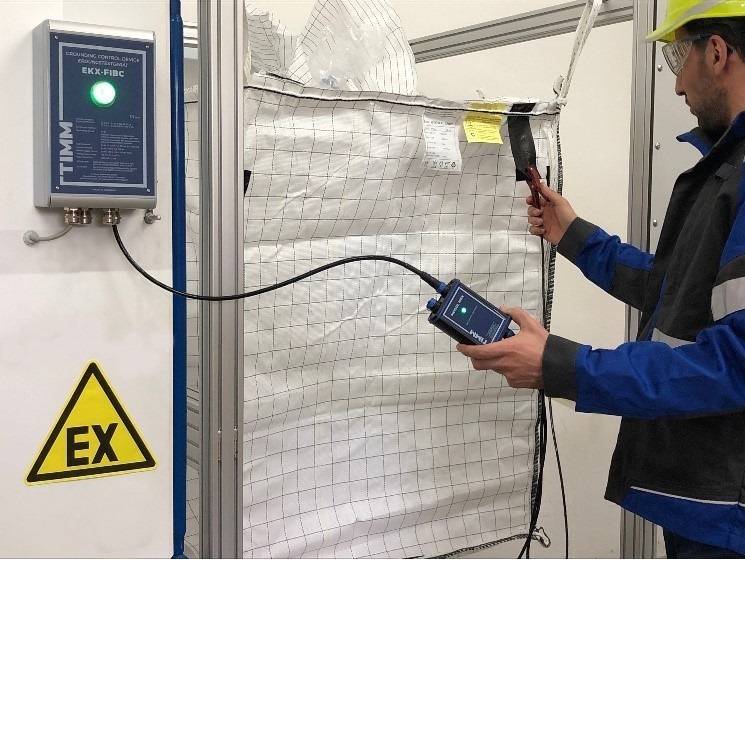

控制器可远端安装，距离吨袋最远20m位置，现场可通过外接检测模块查看接地状态。

系统内选用安全继电器，有效提升设备可靠性，保障安全。

NAMUR-兼容EX i等级控制输出。

智能防爆概念

高安全级别-在危险区域

前沿的技术-监控、诊断及应用配置

易于操作-能在危险区打开外壳操作

防爆认证及标准

ATEX欧盟，IECEx国际

符合ATEX Directive 2014/34/EU: II 2 GD

Type of protection: Ex eb ib q IIB T4 Gb / Ex tb ib IIIC T80°C Db

EU-Type Examination Certificate: TÜV 19 ATEX 249098

IECEx certificate: IECEx TUN 19.0020

可在1、2气体防爆区和21、22粉尘防爆区安装

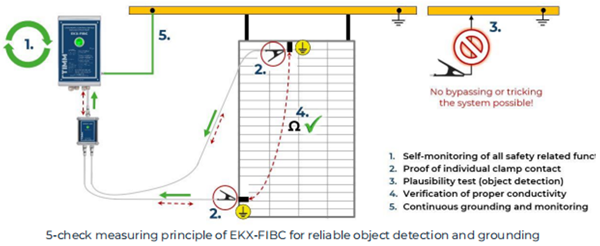

功能原理

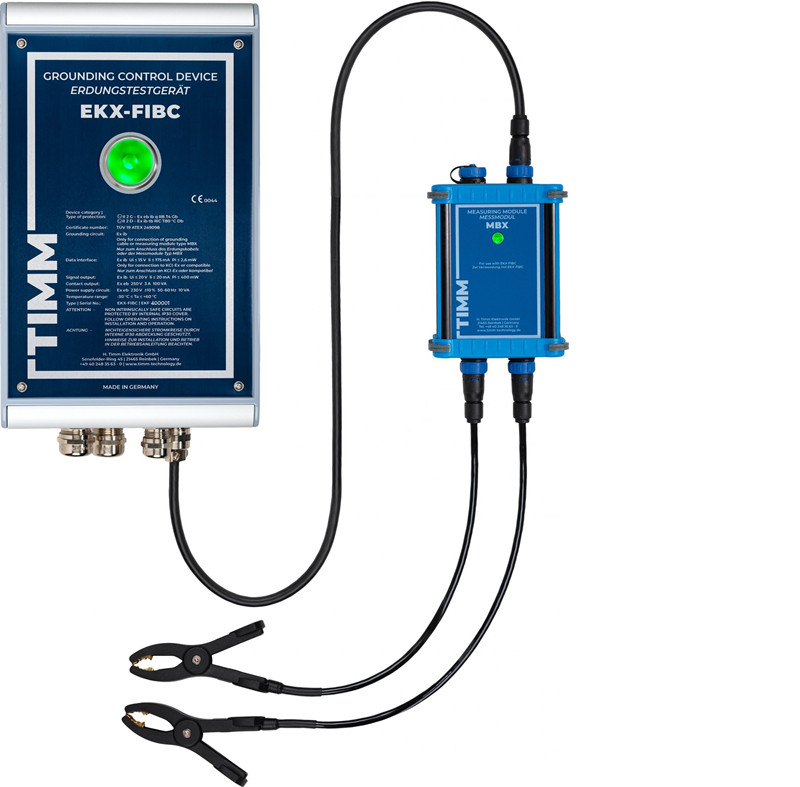

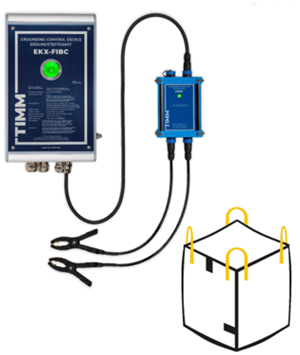

TIMM FIBC型静电接地联锁系统由显示控制器，接地线缆和夹钳组成，确保静电荷被安全释放入大地。

◆通过两个有源夹钳，提供并监测吨袋与指定接地端之间的安全接地连接。

◆数字检测技术避免使用不当，或通过自动物体识别防止夹钳不当夹持位。

◆当识别到正确连接吨袋并通过两个夹钳安全接地时，高亮LED显示绿色，电子控制输出信号允许装填。

◆如果接地连接中断，控制输出锁闭，LED指示灯转变为红色。

应用

FIBC吨袋静电接地联锁系统。

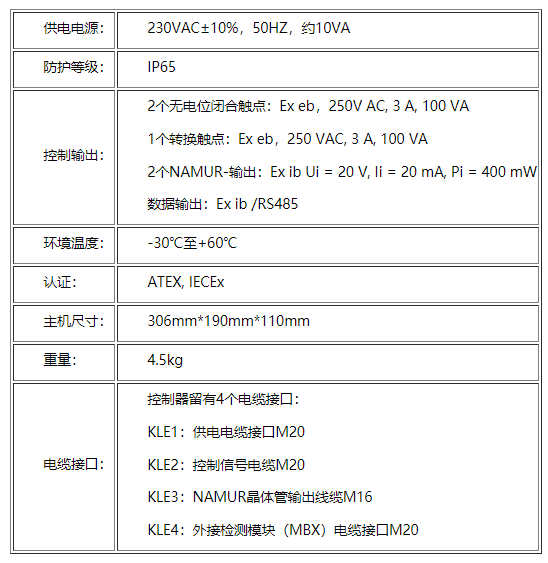

技术参数

EKX-FIBC系统类型

---------------------------------------------------------------------------------------------------------------------------------
